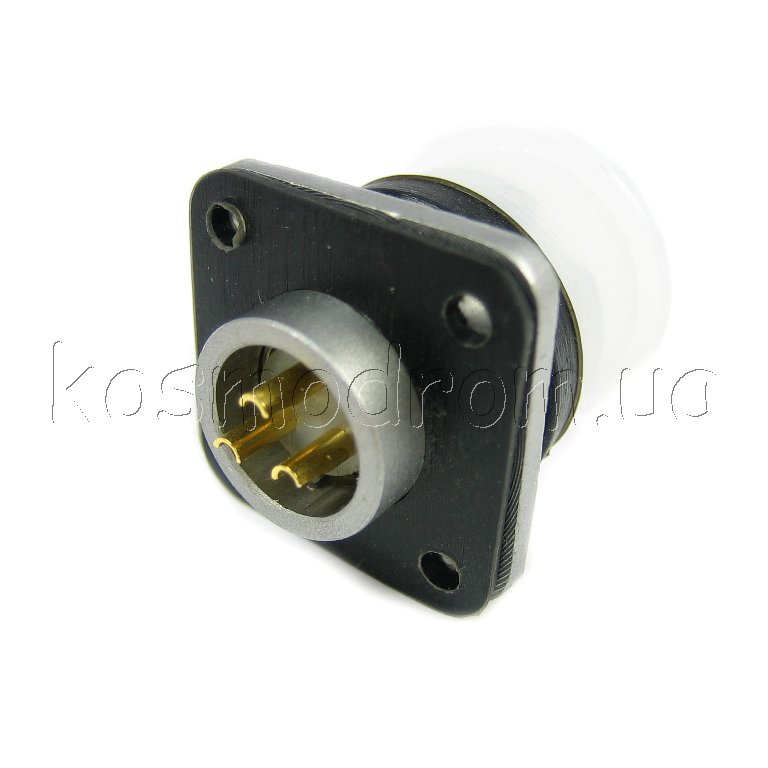

Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Круглые герметичные разъемы FQ
FQ14-3ZK-S
Блочная часть:контактов 3:розетка:крышка пластиковая
Временно нет на складе...
Производитель: KLS
Тип корпуса: розетка
код товара: 00-00044690
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Круглые герметичные разъемы FQ
| | | |
|
Характеристики |
|
Конструктивные |
|
Количество
контактов |
3 |
|
Покрытие
контакта |
серебро |
|
Монтаж (вид
контакта) |
Пайка,
гнездовой контакт |
|
Функциональное
назначение (тип контакта) |
Розетка (мама) |
|
Тип сочленения
разъемов |
Байонетное
соединение |
|
Электрические |
|
Рабочее
напряжение |
500В |
|
Номинальный ток |
Ø1.0мм - 3A;
Ø1.5мм - 10A |
|
Сопротивление
контактов |
Ø1.0мм - 0.005Ω;
Ø1.5мм - 0.0025Ω |
|
Сопротивление
изоляции |
>5000MΩ |
|
Механические |
|
Выносливость/износостойкость, циклы |
5000 |
|
Вибрации,
пиковое ударное ускорение |
10-2000Гц, 150
м/с2 |
|
Механический
удар, пиковое ударное ускорение |
490м/с2 |
|
Эксплутационные |
|
IP стандарт |
67 |
|
Рабочая
температура |
-60 ~ +150 °C |
|
Влажность |
98% при 40°C |
|
Атмосферное
давление |
4.4кПа |
Схема расположения
контактов:
Ответная часть: FQ14-3TJ-8
| | |
|
 |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
 |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
 |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
 |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
 |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
 |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
 |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
 |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
 |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
 |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
 |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
 |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
 |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
 |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
|
|
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
|
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
|
|
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
|
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
|
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
|
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
|
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
|
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
|
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
|
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
|
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
|
|
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
|
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
|
FQ
разъемы
герметичные |
 |
|
Круглые
герметичные разъемы FQ имеют отличную пыле и влага защищенность, а
также надежное, легкое и быстросъемное байонетное сочленение
разъемов.Разъемы FQ отличаются отличной водонепроницаемостью,
выдерживает погружения в воду на 1 мерт в течении 30 минут.
Герметичность, а также высокая вибро и ударо стойкость и простота в
использовании позволило дать широкое распростронение разъемов FQ в
различных видах электронного оборудования. |
IP67 |
|
 |
Блочная
часть
Блочное исполнение корпуса, фланцевый монтаж на корпус для
РЭА. |
|
 |
Блочная
часть с патрубком для кабеля
Блочное исполнение передней части корпуса, и патрубок для
кабеля с металлическим амортизатором. |
|
 |
Кабельная часть
Кабельное исполнение корпуса с металлическим пружинным
амортизатором для кабеля. |
|
|
Цилиндрические электрические соединители, круглые разъемы
Цилиндрические электрические соединители, круглые разъемы, с
резьбовым, самозащелкивающимся «Push-Pull» или байонетным
соединением обеспечивают низкое сопротивление контактов, высокую виброустойчивость и ударостойкость. Изготавливаются как стандартные
разъемы, так и пыле, влаго и водозащищенные варианты. Цилиндрические
разъемы широко применяются в электрических цепях постоянного,
переменного и импульсного токов, в радиоэлектронной,
радиотехнической, военной или медицинской аппаратуре как соединители
различного назначения.
Сетевые водонепроницаемые разъемы RJ45 для наружнего применения,
имеют степень защиты IP67, возможна комплектация герметизирующими
крышками. |
|
