| | | ![](pic/FQ14-6TK-8.jpg) Нажми на картинку, чтобы увеличить ее
![](pic/FQ14-6TK-8-1.jpg)

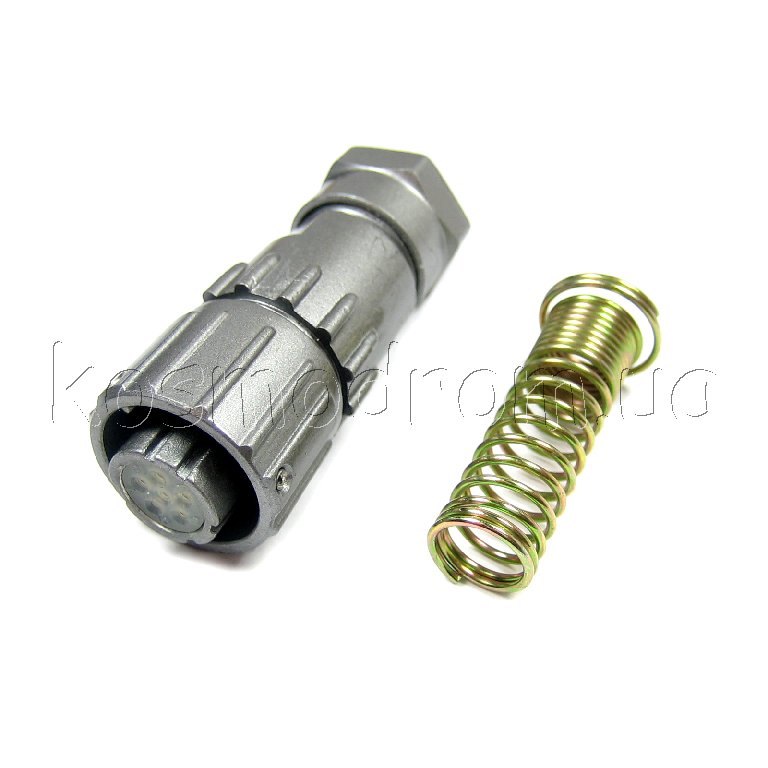

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Круглые герметичные разъемы FQ FQ14-6TK-8 Кабельная часть:контактов 6:розетка:диаметр кабеля 8 мм.
На складе ... Производитель: KLS Тип корпуса: розетка код товара: 00-00044704
СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел: Круглые герметичные разъемы FQ
![Перейти в раздел - Круглые герметичные разъемы FQ](fotki/fqroundconnector.jpg)
| | | |
Характеристики |
Конструктивные |
Количество
контактов |
6 |
Покрытие
контакта |
серебро |
Монтаж (вид
контакта) |
Пайка, гнездовой
контакт |
Функциональное
назначение (тип контакта) |
Розетка (мама) |
Тип сочленения
разъемов |
Байонетное
соединение |
Максимальный диаметр кабеля |
8
мм |
Электрические |
Рабочее
напряжение |
500В |
Номинальный ток |
Ø1.0мм - 3A;
Ø1.5мм - 10A |
Сопротивление
контактов |
Ø1.0мм - 0.005Ω;
Ø1.5мм - 0.0025Ω |
Сопротивление
изоляции |
>5000MΩ |
Механические |
Выносливость/износостойкость, циклы |
5000 |
Вибрации,
пиковое ударное ускорение |
10-2000Гц, 150
м/с2 |
Механический
удар, пиковое ударное ускорение |
490м/с2 |
Эксплутационные |
IP стандарт |
67 |
Рабочая
температура |
-60 ~ +150 °C |
Влажность |
98% при 40°C |
Атмосферное
давление |
4.4кПа |
Схема расположения
контактов:
![](pic/FQ14-6TJfoto.jpg)
Ответная часть: FQ14-6ZJ-S | | |
