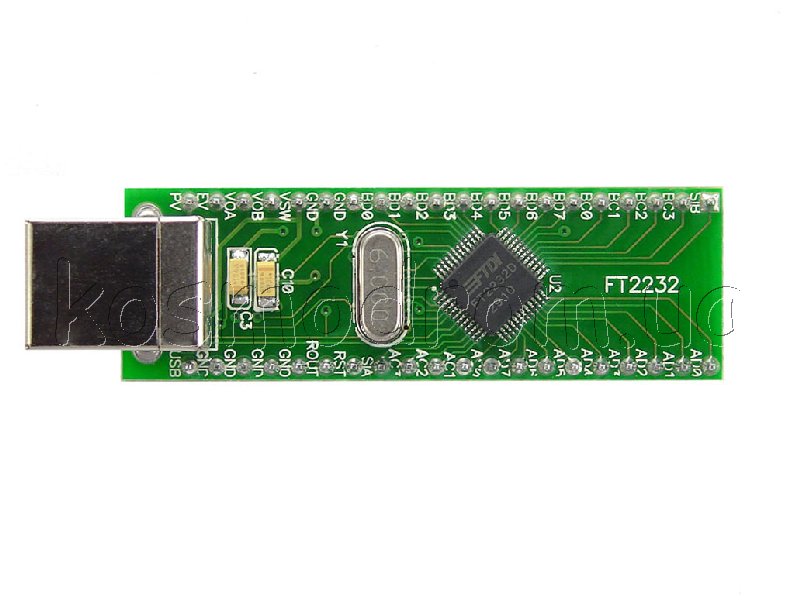

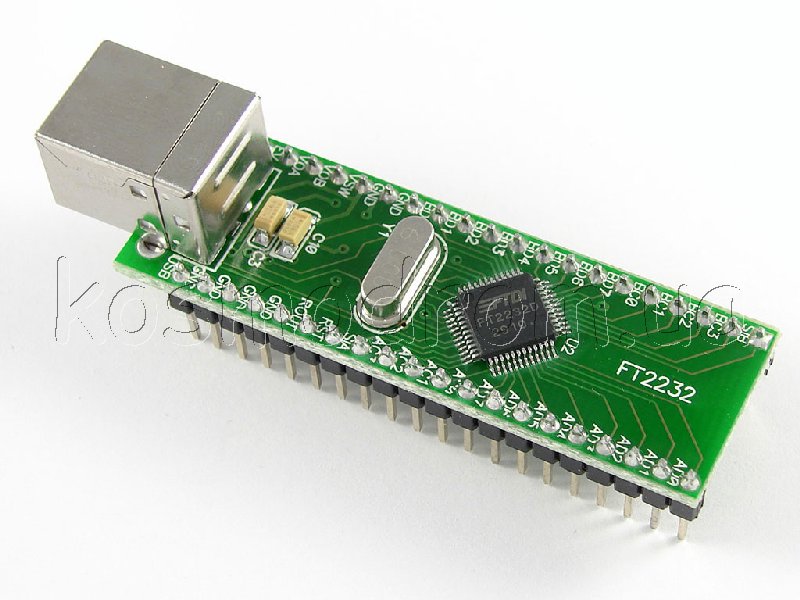

FT2232 DIP модуль
построен на основе FTDI микросхемы FT2232D (3-е поколение Dual USB
UART/FIFO моста). |
Двухканальный аппаратный мост
FT2232D, пришедший на замену
FT2232C, может выполнять
функции микросхем FT232 и
FT245, и дополнительно имеет
программно конфигурируемый режим MPSSE (Multi-Protocol Synchronous Serial Engine).
В режиме MPSSE микросхема может эмулировать интерфейсы SPI, IIC и JTAG или
служить в качестве загрузчика конфигурации в ПЛИС Altera или Xillinx.
Смотри также - Новые микросхемы
высокоскоростного моста USB FT2232HQ.

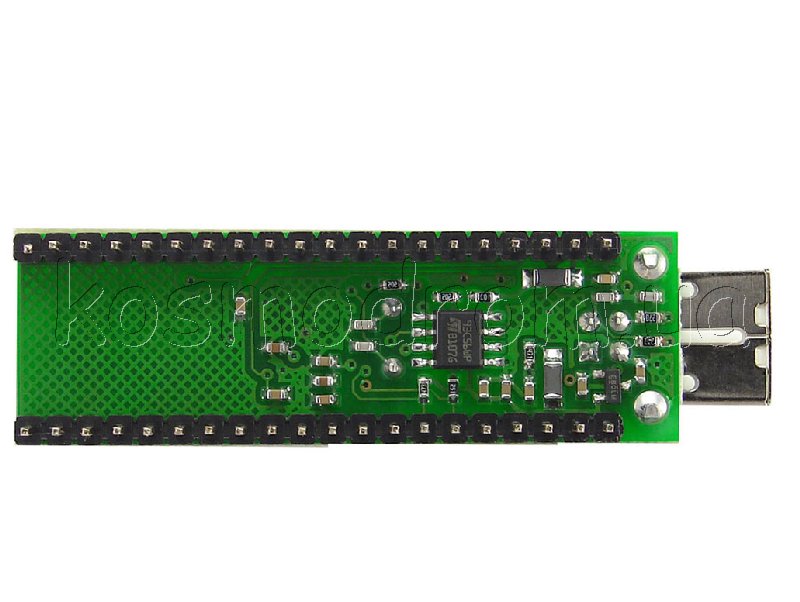

Модуль собран на высококачественной печатной плате,
имеет установленную 93C56 EEPROM для простой OEM идентификации модуля.
Встроенная система контроля питания и установленный на плате MOSFET ключ делают
модуль идеальным как для маломощных USB разработок, так и для USB разработок с
повышенным током потребления (выше 100мА) вплоть до 500мА.

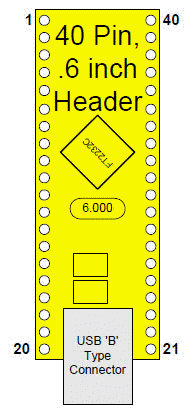

FT2232 модуль может быть установлен в стандартную
40-выводную широкую (15,2мм) DIP панель для последующего наращивания электронной
схемы.
Обратите внимание
на документацию к модулю - для работы модуля необходимо подать на
него питание. Модуль может работать как с питанием от USB, так и с внешним
питанием. При питании от USB, для подачи
питания 5В на микросхему FT2232D необходимо замкнуть перемычкой
контакты PV и EV модуля.
|
Типовые
применения
- Два USB/UART преобразователя
- Два USB / RS422 / RS485 преобразователя
- Добавление USB интерфейса к уже существующим изделиям
- USB JTAG программирование
- USB / SPI интерфейс
- USB в системах управления и автоматизации
- Гальванически изолированный изделия с USB интерфейсом
- Преобразователь USB в синхронный последовательный интерфейс
- USB data-кабели для сотовых и проводных телефонов
- Интерфейс MCU / PLD / FPGA с USB
- USB передача аудио и слабопоточных видео данных PDA to USB data transfer
- USB / MP3 плеер интерфейс
- USB FLASH Card Reader / Writers
- USB / цифровая камера интерфейсы |
|
Поддержка драйверов
Для FT2232D доступны драйвера (ссылка
http://www.ftdichip.com),
которые позволяют микросхеме работать как виртуальный СОМ порт (VCP). Также
доступны драйвера (D2XX драйвера), с помощью которых пользовательские приложения
могут получать прямой доступ к FT2232D через DLL. Драйвера поддеживаются для
следующих операционных систем:
VIRTUAL COM PORT (VCP) драйвера:
- Windows 98, 98SE, ME, 2000, Server 2003, XP и Server 2008
- Windows XP и XP 64-bit
- Windows Vista и Vista 64-bit
- Windows XP Embedded
- Windows CE 4.2, 5.0 и 6.0
- Mac OS 8/9, OS-X
- Windows 7 32,64 bit
- Linux 2.4 и выше
D2XX Direct драйвера: (USB драйвера + DLL S/W Interface)
- Windows 98, 98SE, ME, 2000, Server 2003, XP и Server 2008
- Windows XP и XP 64-bit
- Windows Vista и Vista 64-bit
- Windows XP Embedded
- Windows CE 4.2, 5.0 и 6.0
- Windows 7 32,64 bit
- Linux 2.4 и выше
Документация и драйвера
- Документация на
FT2232 DIP модуль
- Документация на FT2232D (http://www.ftdichip.com/Documents/DataSheets/DS_FT2232D.pdf)
- Drivers (http://www.ftdichip.com/FTDrivers.htm) |
