Охранная GSM-система

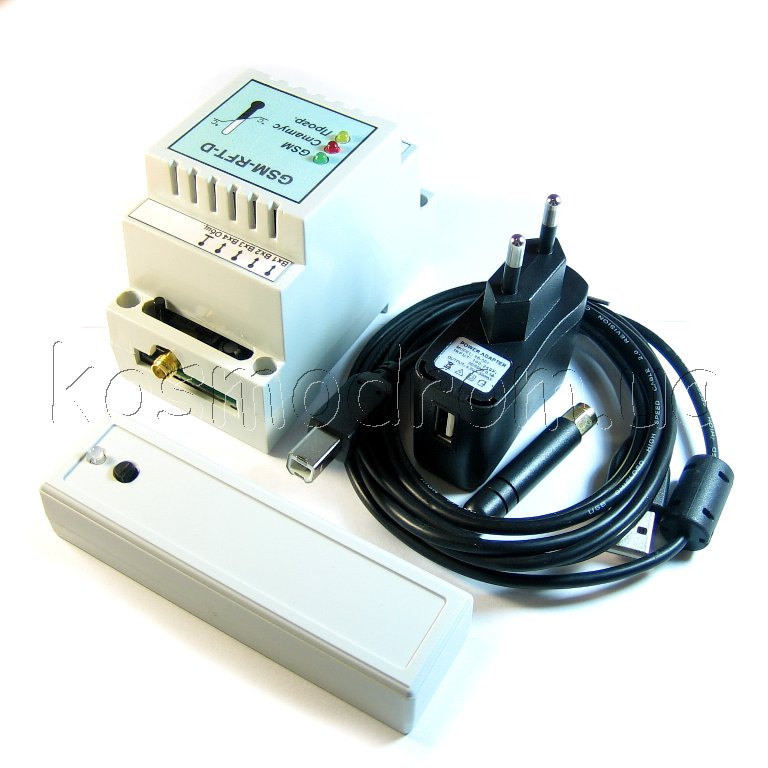

Модуль системы оповещения “GSM-RFТ-D” предназначен для оповещения по каналу GSM связи о событиях, произошедших на контролируемом объекте и для управления нагревательным/холодильным оборудованием с помощью регулятора температуры.
Модуль может применяться в составе систем автоматики для автоматизации процесса контроля/регулирования температуры, систем по охране офисов, квартир, дач, гаражей, а также для дистанционного контроля работоспособности систем и управления этими системами.



Модуль GSM-RFТ-D оснащен:
• GSM-модемом, с помощью которого выполняется оповещение «своих» абонентов (дозвон и SMS);
• USB-кабелем для питания и возможности настройки и обновления прошивки модуля;
• блоком питания +5В для питания и подзарядки аккумулятора, далее по тексту АКБ;
• радио-модулем для работы с радио-датчиками;
• блоком регулирования температуры: для оповещения о аварийных ситуациях на объекте и для регулирования температуры объекта;
• встроенным блоком питания, который обеспечивает питание всех узлов схемы модуля, а также для подзарядки АКБ;
• встроенным литиевым АКБ, от которого питается модуль в случае пропадания напряжения от блока питания.

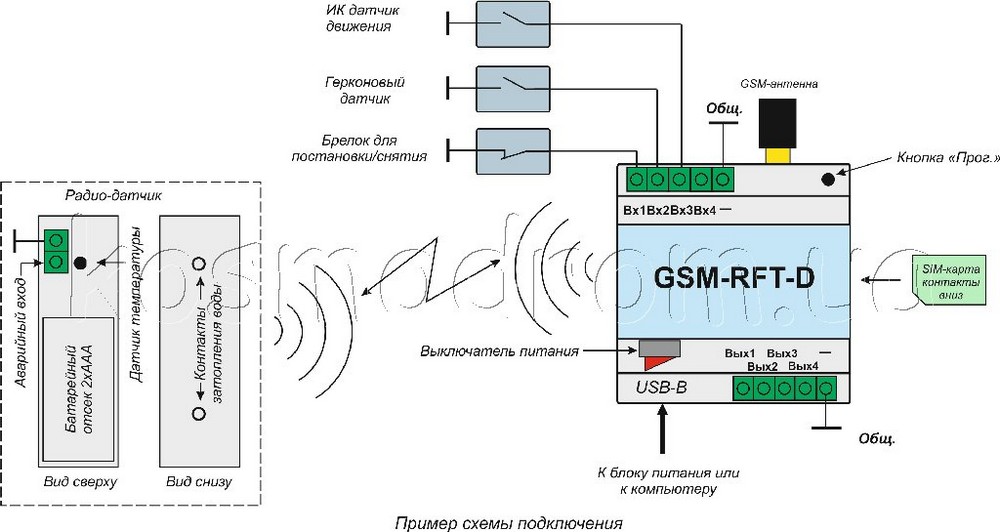

Схема подключения:

Скачать софт для конфигурирования модулей.

Скачать драйвер.

Модуль GSM-RFТ-D позволяет:
1. Работать с 9-ми “своими” абонентами.
2. Наличие радио-модуля для обмена данными с радио-датчиками, которые позволяют контролировать:
• температуру датчика;
• аварийный вход датчика;
• протечку воды (затопления) датчика;
• остаток заряда батареек датчика.
3. Наличие 4-х аварийных входов (Вх1…Вх4), каждый вход может быть настроен:
• либо для контроля состояния проводных датчиков;
• либо для постановки/снятия объекта на охрану.
4. Дозвон к “своим” абонентам:
• дозваниваться на мобильные номера в случае срабатывании аварийных входов:
от 1 до 9 раз;
• автоматически прекращать дозваниваться в случае ответа абонента;
• осуществлять немедленный отбой посторонних звонков.
5. Отправлять SMS-сообщения:
• при Аварийной температуре радио-датчика;
• в случае срабатывания аварийного входа на радио-датчике;
• при обнаружении протечки воды на радио-датчике;
• в случае полного разряда батареек на радио-датчике;
• в случае срабатывания аварийных входов модуля Вх1-Вх4;
• включение/выключение выходов Вых1-Вых4;
• при постановке объекта на охрану;
• при снятии объекта с охраны;
• пропадания/восстановления питающего напряжения +5В;
• в случае полного разряда АКБ.
6. Оправлять SMS сообщения по запросу:
• о статусе системы (состояния охраны, аварийных входов, режиме, состоянии радио-датчика и состояния системы);
• об остатке средств на счету.
7. Изменение параметров и настроек модуля с помощью SMS.
8. Программировать тексты сообщения при срабатывании аварийных входов/выходов (например, «Внимание! Входная дверь открыта!» или «Тревога! Разбито окно в прихожей!»).
9. Управлять внешним устройством (электрокотел, насос и др.) через выхода Вых1…Вых2.
10. Управлять модулем с помощью DTMF-команд и SMS-сообщений.
