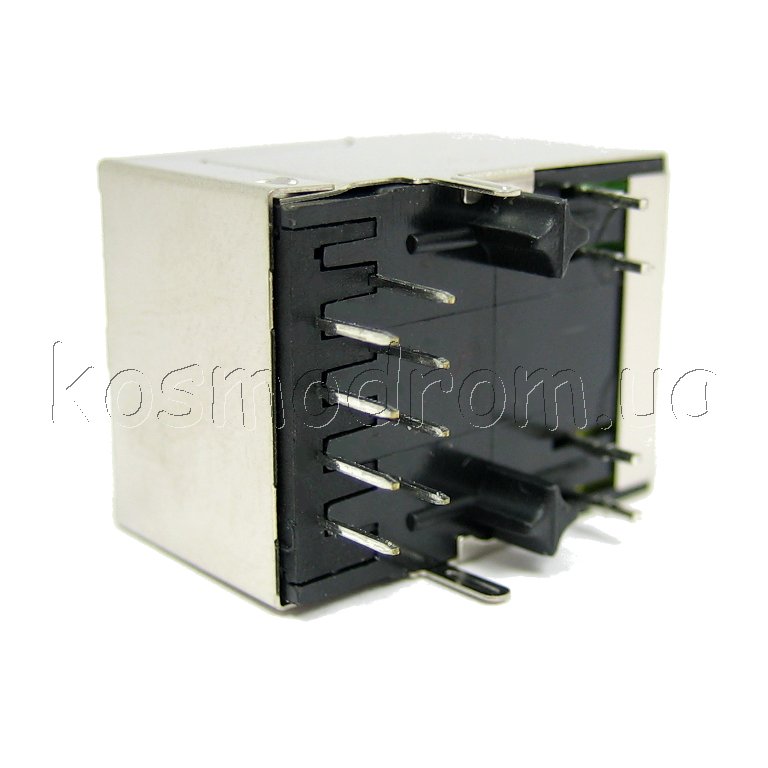

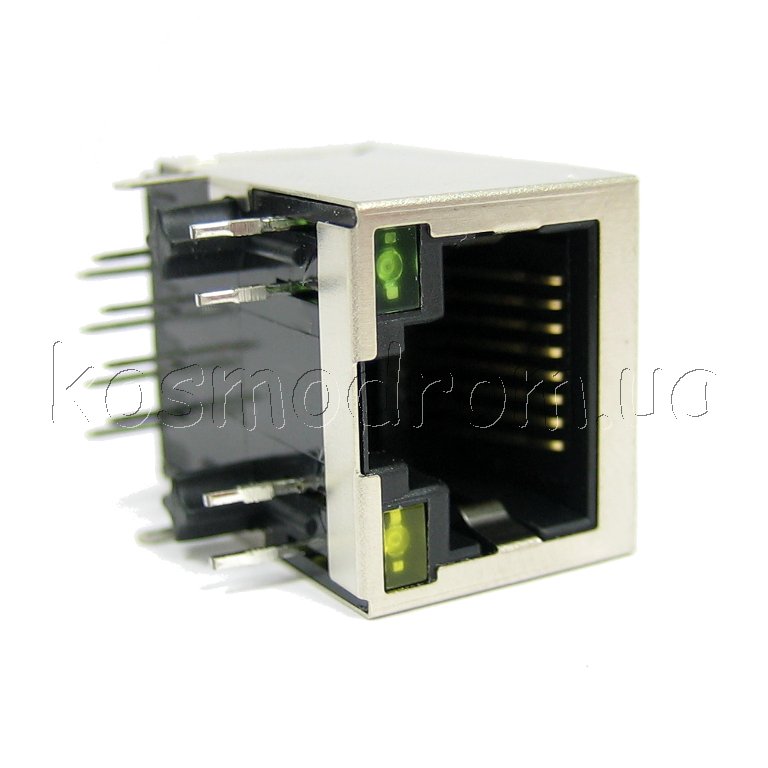

Нажми на картинку, чтобы увеличить ее

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Разъем RJ-45
HR911105A
HR911105A - бюджетный Ethernet разъем с индикацией и трансформатором
На складе ...
Производитель: HANRUN
код товара: 00-00040411
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Разъем RJ-45
| | | |
|
HR911105A - бюджетный Ethernet разъем с индикацией и трансформатором
HR911105A - бюджетный Ethernet-разъем компании Hanrun, созданный для
применения в картах сетевого интерфейса. HR911105A удовлетворяет
стандарту IEEE802.3, включая 350 мкГн OCL с 8м ADC. Имеет высокую
помехозащищенность относительно электромагнитных помех, перекрестных
помех, отраженного сигнала и статического электричества.
Прочность изоляции составляет не менее 1500 В, согласно требованиям
стандарта IEEE802.3. Для установки требуется минимальная площадь
печатной платы и простейшая разводка проводников. Обеспечивает
уменьшение на печатной плате количества магнитных компонентов. |
|
Тип соединителя |
Розетка на плату |
|
Конфигурация |
RJ45 |
|
Количество портов разъема |
1х1 |
|
Категория производительности |
10/100
BASE-T Ethernet |
|
Количество позиций/контактов |
12 |
|
Монтаж |
Сквозные отверстия |
|
Расположение контактов |
Угловое |
|
Примечания |
С индикацией, С экраном ЭМП,
С трансформаторной развязкой |
|
Количество светодиодов |
2 |
| | |
|
 |
