Трансформатор Sumida для изоляции питания низковольтных цепей

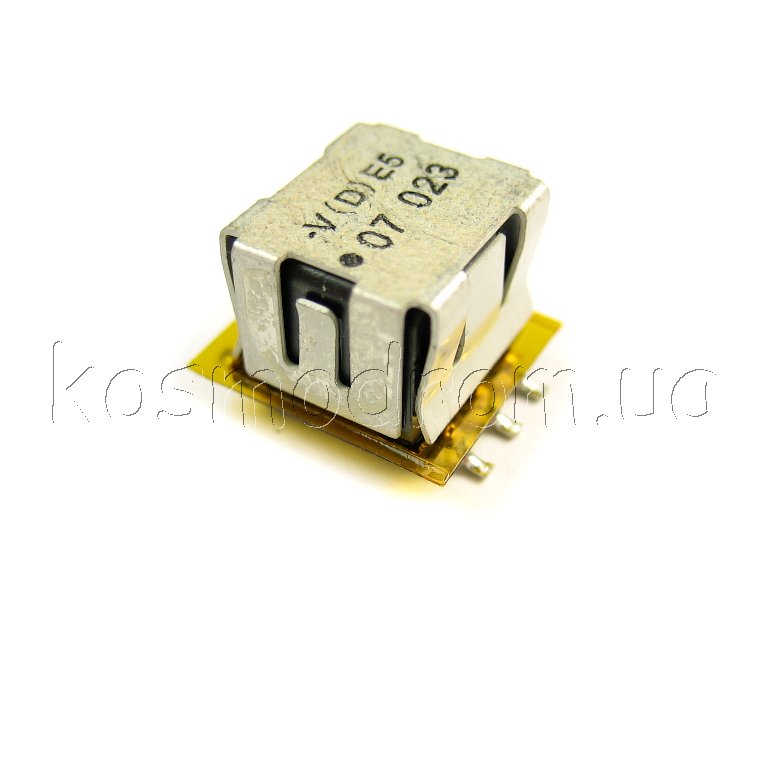

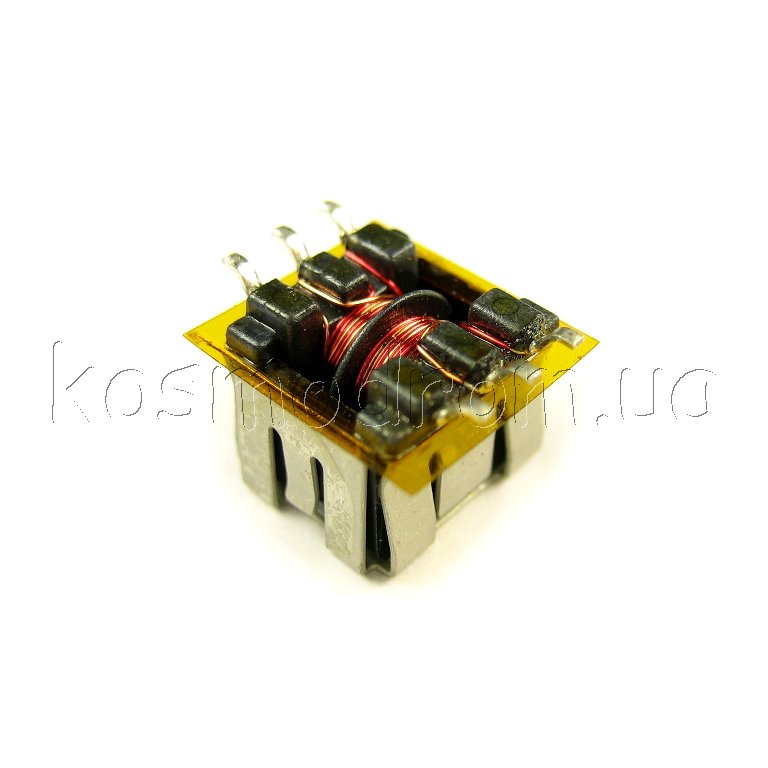

Миниатюрные импульсные трансформаторы II1304042101 для развязки низковольтного напряжения 3В→3В и 5В→5В. Трансформаторы были разработаны и изготовлены компанией Vogt – европейским подразделением концерна Sumida.



Трансформаторы II1304042101 имеют 4-х обмоточную структуру (2 раздельные первичные обмотки + 2 раздельные вторичные обмотки), что позволяет использовать их совместно с DC-DC преобразователями, работающими по топологии Push-Pull. На сегодняшний момент можно выделить несколько самых популярных DC-DC преобразователей для развязки напряжения 3 или 5 В: SN6501 производства Texas Instruments и MAX253 производства Maxim Integrated.

I1304042101 имеют коэффициент трансформации 1:1.3, что позволяет дополнительно использовать LDO на выходе основной схемы. Изоляция данных трансформаторов выдерживает синусоидальное напряжение (приложенное между первичной и вторичной обмотками) с действующим значением 2.5 кВ для временного интервала t=1 мин. или 3.15 кВ для временного интервала t=1 сек. Конструктивно трансформатор выполнен в миниатюрном корпусе на базе сердечника типоразмера EP7 c посадочным местом под SMT монтаж (шаг 2.5 мм) и габаритами ШхВхД: 12х12х9.5 мм. По своим электрическим характеристикам II1304042101 является аналогом трансформатора 760390014 производства Wurth

Технические характеристики:
Миниатюрные размеры: 12х12х9.5 мм;
Индуктивность первичной обмотки: 475 мкГн;
Напряжение изоляции: 3.15 кВ (синус 50 Гц, 1 сек.);
Диапазон рабочих температур: -40…+115°C;
Активное сопротивление первичной обмотки: 290 мОм;
Активное сопротивление вторичной обмотки: 380 мОм;
Коэффициент трансформации: 1:1.3.

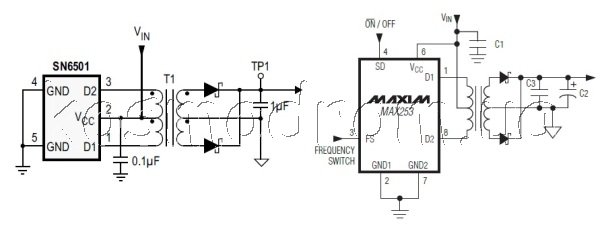

Схема подключения:
