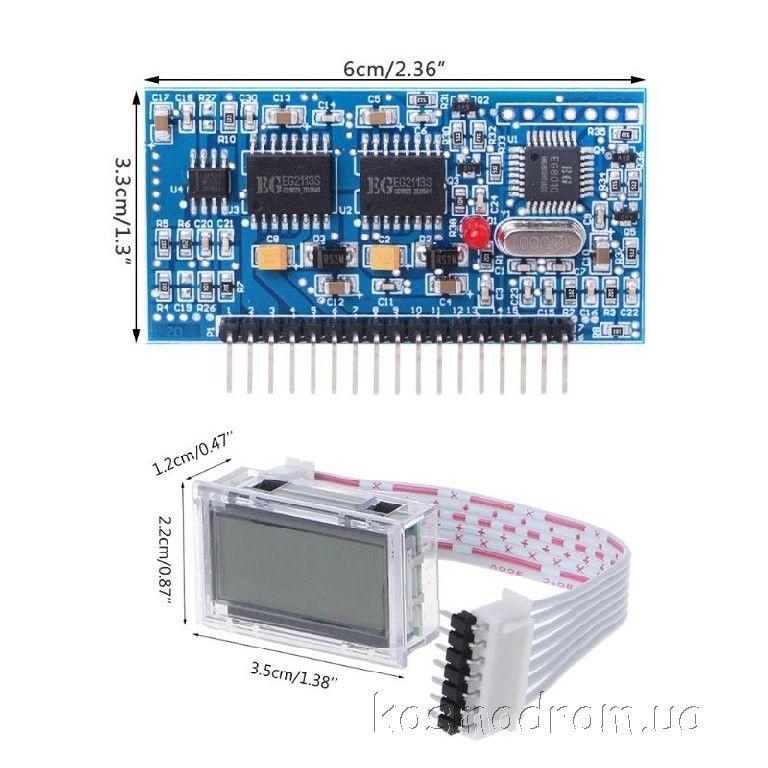

Данный модуль можно использовать для сборки инвертора мощностью 1-10 кВт, частотного преобразователя для однофазного двигателя , для ремонта заводских устройств на базе этого модуля или модернизации преобразователей с модифицированной синусоидой. Плата позволит быстро и без особых сложностей собрать инвертор 12/220 по мостовой схеме с чистым синусом на выходе. Плата имеет на борту драйверы управления ключами IR2113S и контроллер EG8010. Силовую часть необходимо собрать отдельно , в зависимости от предназначения устройства.

Напряжение питания цифровой части: +5В
Напряжение питания драйверов: +12-20В
Частота ШИМ (PWM): 23.4KHz
Тактовая частота контроллера: 12MHz
Возможность установки фиксированных значений частоты 50Hz и 60Hz
Плавное изменение частоты, два режима 0-100Hz и 0-400Hz
4 фиксированных значения 300nS; 500nS; 1.0uS; 1.5uS
Плавный пуск (Soft-start) время 1S
Обратная связь по напряжению, току, температуре.
Защита от перегрузок по напряжению и току.
Возможность подключения по последовательной шине, для регулировки выходного напряжения, частоты и других параметров

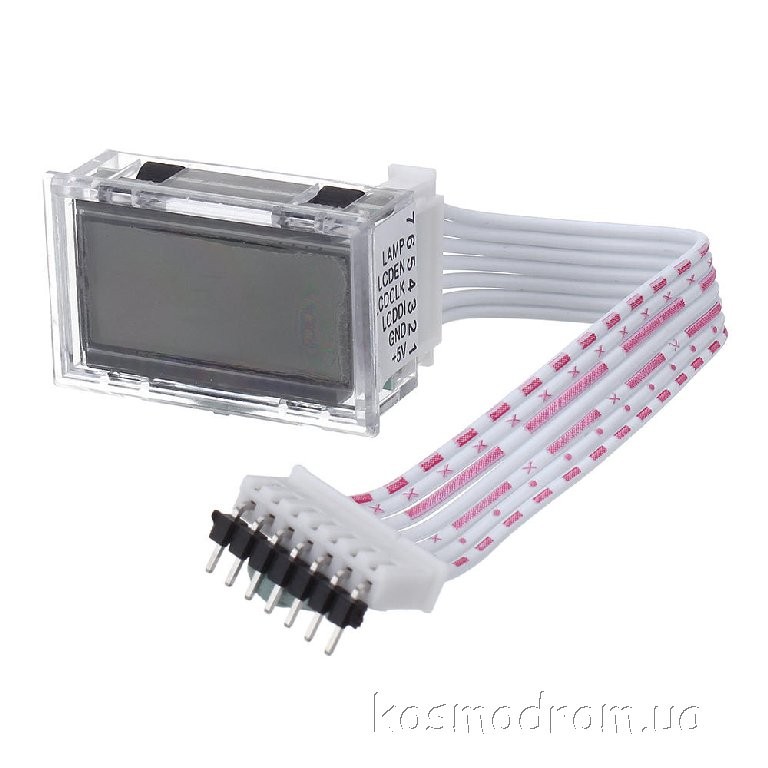

Возможность подключения по последовательной шине дисплея для отображения напряжения, частоты, температуры, значения тока
