Зарядное устройство Li-Ion аккумуляторов.

Модуль зарядки на IP2312 - отличная замена TP4056, позволяет заряжать литиевые аккумуляторы током до 3А, имеет вход USB Type C. Основу модуля составляет микросхема
IP2312 от китайского производителя. Она современнее более популярной TP4056, позволяет заряжать гораздо большим током (до 3А) и настраивать напряжение отсечки для поддержки LiHV-аккумуляторов.

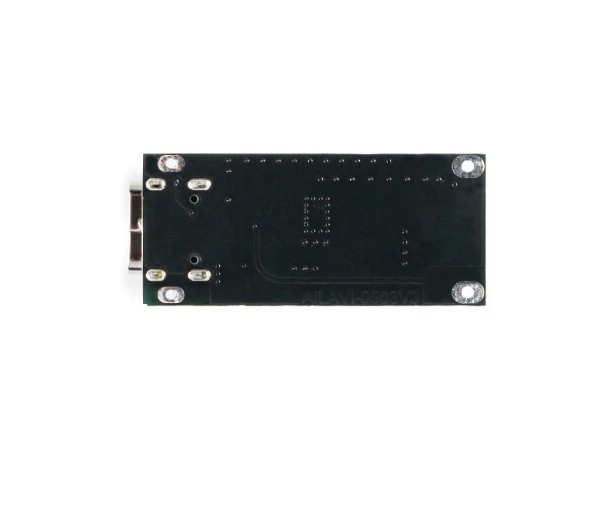

На плате находится 2 светодиода-индикатора – красный показывает процесс заряда, синий загорается после завершения зарядки.

Зарядка осуществляется по улучшенной схеме CC/CV. Когда напряжение батареи ниже 3В, зарядный ток ограничивается 100мА. После перехода через 3В ток выходит на номинальное значение. По мере подхода к напряжению 4.2В и по снижению тока до 300мА начинается фаза постоянного напряжения.

Если удалить резистор, находящийся рядом с дросселем на плате, то ток снизится до 2А, а если заменить его на 135 кОм – до 1А.

Характеристики:
Размеры: 15 × 31 × 3 мм
Напряжение питания:
Основной чип: IP2312
Входное напряжение: 4.5 ~ 5.5V
Напряжение отключения заряда: 4.2 В
Ток зарядки: 3А (можно изменить ток, заменой сопротивления)
Частота преобразования: 750 кГц
Не подходит для 3,2 V литий-железо-фосфатный аккумуляторов
