Infineon Technologies AG - крупнейший представитель
полупроводниковых технологий в европейской индустрии. Основная продукция
Infineon – это силовые компоненты: MOSFET транзисторы (являющиеся
лучшими в отрасли), IGBT-транзисторы и IGBT модули, в том числе со
встроенными управляющими цепями, интеллектуальные ключи, драйверы и
другие интегральные микросхемы с уникальной высоковольтной технологией,
твердотельные реле, высокомощные тиристоры, диоды и другое.

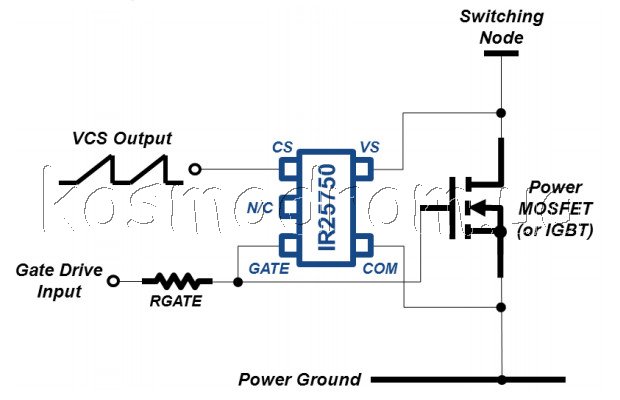

IR25750L –
новое решение от International Rectifier для измерения тока без
использования дополнительных датчиков. Микросхема измеряет
падение напряжения на сопротивлении открытого канала MOSFET или
напряжение насыщения IGBT транзистора, выполняющего роль
ключевого элемента для управления мощностью в нагрузке.
IR25750L позволяет избавиться от токоизмерительного резистора
или других дорогостоящих датчиков, при этом повышается общий КПД
системы и экономится место на печатной плате. Микросхема может
применяться для построения токовой защиты в системах
электропривода, индукционного нагрева и других промышленных
системах.
Производитель
International Rectifier
Категория продукта
Мониторы и регуляторы тока и мощности
Продукт
Current Monitors
Напряжение питания - макс.
600 V
Напряжение питания - мин.
- 3 V
Диапазон рабочих температур
- 40 C to + 125 C
Вид монтажа
SMD/SMT
Корпус
SOT-23-5
Метод измерения
High Side
IR25750L не требует
дополнительного внешнего питания – вход затвора (GATE) не только
обеспечивает синхронизацию моментов измерения падения напряжения на
силовом транзисторе с его открытым состоянием, но и обеспечивает
необходимое питание микросхемы. Благодаря применению передовых
высоковольтных технологий International Rectifier, микросхема
обеспечивает блокировку высоковольтного входного напряжения транзистора
(до 600 В) от низковольтной части схемы в периоды закрытого состояния
транзистора.
Другими преимуществами
новой микросхемы являются низкая емкость входа GATE и встроенная цепочка
формирования внутренней временной задержки (порядка 200 нс) после
появления активного сигнала на входе GATE – для обеспечения полного
открытия силового транзистора перед началом измерения напряжения на нем.
Выводы GATE и CS защищены внутренними ограничительными диодами с
напряжением 20.8 В. При построении силовых систем, требующих более
точного измерения тока, возможна установка внешней программируемой цепи
температурной компенсации. Встроенная ESD-защита и отличный иммунитет к
эффекту защелкивания на всех выводах обеспечивают промышленной
микросхеме IR25750L высокую степень интегрированной защиты.
Каталог продукции:
ДАТЧИКИ ТОКА
Компания Allegro
Microsystems Inc. специализируется на разработке и производстве
аналого-цифровых силовых микросхем и датчиков тока на основе эффекта
Холла.
Изделия Allegro Microsystems работают в расширенном диапазоне температур,
что позволяет использовать их в жестких условиях эксплуатации.
Основными областями применения являются системы автомобильной и силовой
электроники, промышленная автоматика, аппаратура общего применения.
ACS712
Датчик для измерения постоянного и переменного тока до 30А на эффекте
Холла, интегрированный в малогабаритный корпус SOIC8, имеющий
гальваническую развязку с напряжением пробоя 2,1 кВ (RMS).
ACS713
Модификация датчика тока ACS712 для измерения постоянного тока.
ACS754
Последняя и наиболее высокоточная серия датчиков для измерения
переменного и постоянного тока до 200А.
ACS755
Модификация датчика тока ACS754 для измерения постоянного тока.
ACS758
Датчик для измерения постоянного или переменного тока от 0 до 200А с
максимальной частотой до 120 кГц , имеющий гальваническую развязку
силовых и сигнальных цепей .
Датчики,
выполненные в виде микросхемы, состоят из очень точного линейного датчика
Холла, интегрированного на кристалл микросхемы, и медного проводника,
размещенного близко к кристаллу. Электрический ток, протекая через
проводник, создает магнитное поле, которое фиксируется датчиком Холла и
преобразуется в напряжение, пропорциональное значению входного тока.
Высокая точность, гальваническая изоляция измерительной схемы,
термостабильность и малые габариты делают датчики хорошим решением для
применения в преобразовательной технике, бытовой, автомобильной и
промышленной электронике.
Датчики тока
компании Honeywell (рис. 15) позволяют решать множество задач в области
силовой электроники: создание систем обратной связи в электроприводном
оборудовании для управления и защиты, а также измерение и контроль
значений постоянного, переменного и импульсного тока в широких пределах с
высокой точностью. Подразделяются на линейные и компенсационные.
