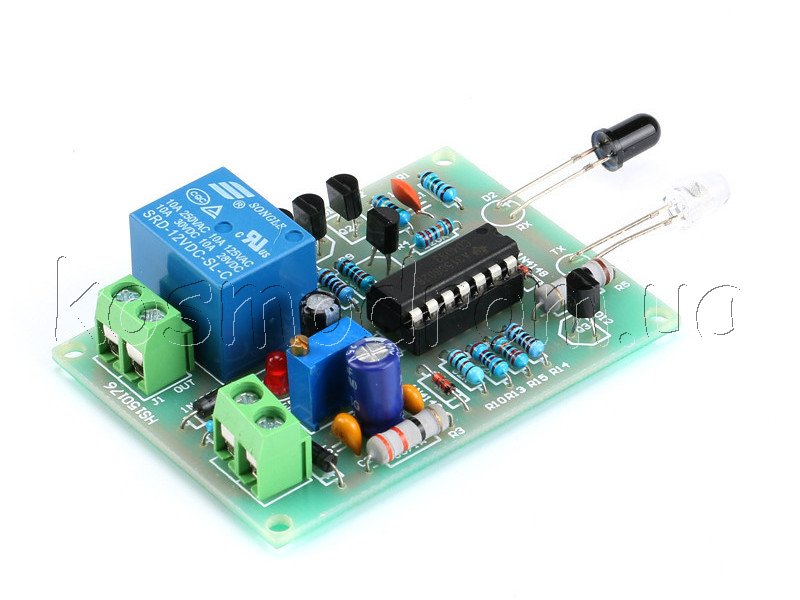

Инфракрасный датчик
реагирует в случае приближения объекта на определённое расстояние. Будет
срабатывать реле и включать или выключать схему.
Принцип работы данного датчика: источник сигнала излучает инфракрасное
излучение в среду на некоторое расстояние, если в среде на некотором
расстоянии появляется объект, который отражает инфракрасное излучение.
Приемник воспринимает интенсивность отраженного излучения, передает
сигнал на компаратор, который определяет расстояние до объекта и подает
на выход датчика соответствующий расстоянию цифровой сигнал низкого или
высокого уровня.
Характеристики:
Рабочее напряжение: 12 В
Ток покоя: 28 мА
Потребляемый ток: 70 мА
Размер печатной платы: 63х45 мм
Нагрузка реле: 10A / 250V
Номинальное расстояние обнаружения: 15 см.

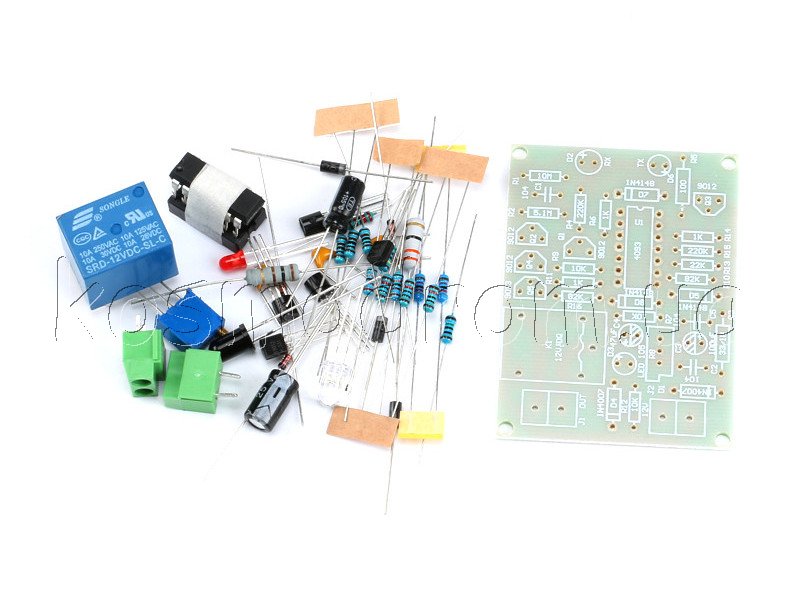

Комплектация
набора:
Печатная плата x 1
CD4093 DIP x 1
14-контактное IC гнездо x 1
KF301-2P Клеммный Блок x 2
12 В Реле x 1
1N4007 диод x 2
1N4148 диод x 3
3 ММ красный СВЕТОДИОД x 1
940 излучатель (белый) x 1
940 инфракрасный приемник (Черный) x 1
9012 транзисторы x 4
9013 транзистор x 1
1 Вт ом резистор x 1
33ohm 1 Вт резистор x 1
105 синий потенциометр x 1
1 К резистор x 3
10 К резистор x 3
22 К резистор x 1
82 К резистор x 2
220 К резистор x 2
5.1 М резистор x 1
10 М резистор x 1
104 монолитный конденсатор x 3
47UF25V электролитический конденсатор x 1
Электролитический конденсатор 100UF25V x 1
новинка на складе в
Харькове
Датчики
движения и освещенности
- датчик освещённости
— реагирует на общую освещённость на улицы и включает/выключает в
соответствии с этим , например, уличный фонарь.
- IR (инфра красные) датчики движения — реагируют на движущийся источник
инфракрасного излучения (тело человека), в случае появлении этого «тела»
в определённом радиусе — включает/выключает, например, источник света.
- микроволновый датчик движения — реагируют на движущийся источник
микроволнового излучения (тело человека), в случае появлении этого
«тела» в определённом радиусе — включает/выключает, например, источник
света.
Принципиальная разница между IR датчиками и микроволновыми — первый
способен регистрировать объект в прямой видимости, а микроволновый
реагирует/срабатывает сквозь препятствие (стенку, дверь и пр.).
