Радиомодули на 2,4 ГГц построенные на SoC BK2461 от Beken.
Внутри BK2461 находится трансивер и микроконтроллер FLIP51, аналог intel 8051. Модуль может работать как радиомодем, возможна полудуплексная передача данных по радиоканалу через UART интерфейс, либо как радиопульт. На модуле выведены 8 выводов GPIO микроконтроллера. Модуль настраивается при помощи АТ команд.

Это приемопередатчик (может как передавать, так и принимать информацию) через УАПП (Универсальный Асинхронный Приёмопередатчик), то есть с помощью него можно обмениваться данными через UART без проводов на расстояние до 120 м между двумя такими модулями.

Бонусом к этому идет возможность настройки на режим управления нагрузками (восемь штук), т.е. одна плата будет передатчиком с кнопками, а вторая приемником с нагрузками (светодиоды, двигатели, нагреватели, разбрызгиватели)...

Характеристики:
Рабочая частота: 2.4 ГГц
Мощность передачи: 12 дБ
Мощность приема: -97 дБ
Напряжение питания: 2.2В - 3.6В
Потребление в режиме передачи: 40мА
Потребление в режиме приема: 24мА
Потребление в спящем режиме 5 мкА
Дальность передачи: до 120м

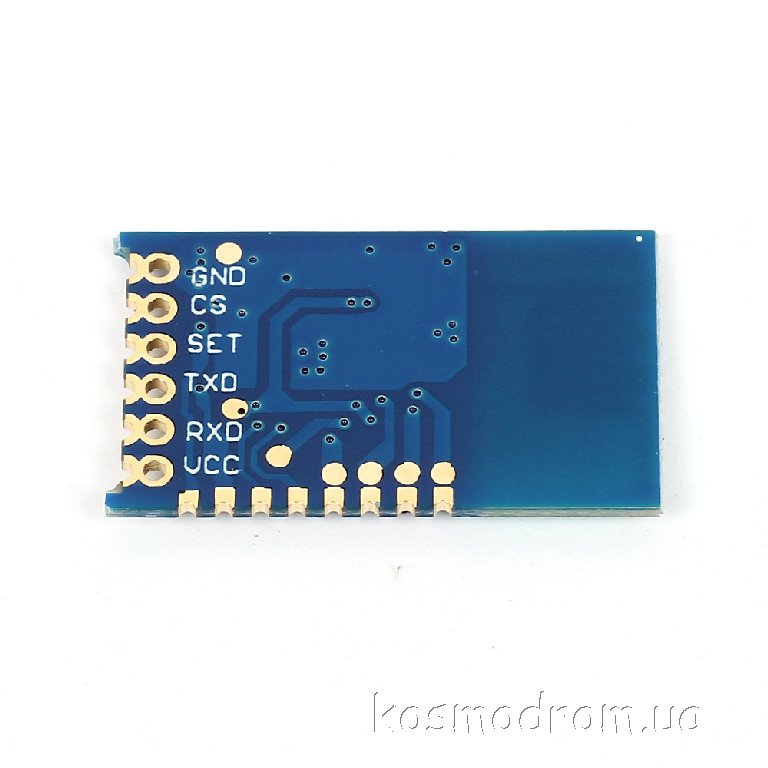

Распиновка:
VCC – питание (максимальное напряжение питания модуля 3,6 В.)
GND – земля.
CS – включение модуля: чтобы включить модуль нужно на вход подать логический 0.
SET – перевод модуля в режим конфигурации (подробности ниже).
TXD и RXD – интерфейс UART, допускает уровни 5 вольт.
GPIO1–GPIO8 – выводы ввода/вывода общего назначения.
