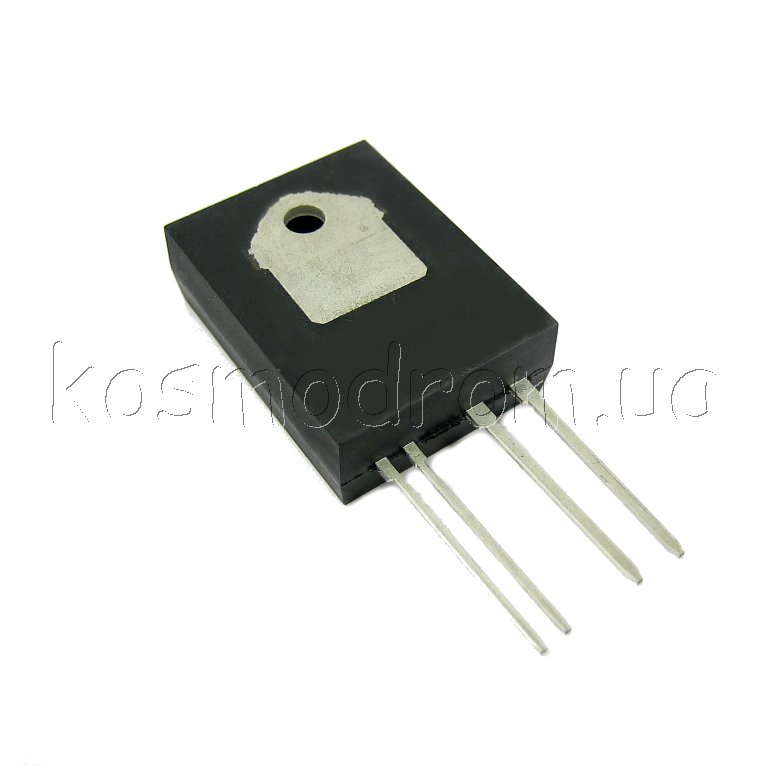

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия Твердотельные релеKSD240AC3 Входн. напр 5-12 В(DC), Выходн. Напр. (макс.) 250 В(AC), Выходн. напр.(мин.) 50 В(AC),вых ток 5 А.На складе ... Производитель: COSMO код товара: 00-00046239 СКАЧАТЬ PDF Кол-во
Цена без НДС, грн
Купить
Раздел:Твердотельные реле
Производитель
COSMO
Входное напряжение
5-12 В(DC)
Выходное напряжение (макс.)
250 В(AC)
Выходное напряжение (мин.)
50 В(AC)
Выходной ток (макс.)
40 А
Выходной ток (мин.)
0.05 А
Напр. пробоя между вх. и вых.
4000 В(AC)
Ток пeреключения (мин.)
5 мА
Монтаж
в печатную плату
Твердотельные реле
предназначены для использования в цепях постоянного и переменного тока в
системах автоматического регулирования приводов электродвигателей, цепях
автоматического управления, для подключения трансформаторов,
нагревательных элементов и другого оборудования.
Твердотельные (или полупроводниковые реле) предназначены для
бесконтактной коммутации нагревательных элементов, ламп, сварочных
агрегатов и других с рабочим напряжением от 24 до 480 В переменного или
постоянного тока и может управляться постоянным или переменным
напряжением.
Твердотельные реле (Solid State Relay - SSR) благодаря
полупроводниковой технологии их производства имеют ряд существенных
характеристик, делающих их незаменимыми в отдельных областях производства.
Основными отличиями твердотельных реле от
электромеханических являются:
-
отсутствие электромагнитных помех в момент переключения;
-
высокое быстродействие;
-
отсутствие акустического шума;
-
отсутствие дребезга контактов реле;
-
высокое сопротивление изоляции между входом и выходом;
-
большое количество переключений, не менее 109 раз;
-
малое энергопотребление.
Областями применения твердотельных реле являются: медицинская техника и
оборудование, устройства систем связи, системы безопасности, автомобильная
электроника и др.
KSD203AC2
KSD203AC3 KSD205AC3
KSD215AC3 KSD210AC3
KSD225AC3 KSD240AC3
KSD210AC8 KSD215AC8
KSD225AC8 KSD240AC8
KSD425AC8 KSD440AC8
KSA210AC8 KSA215AC8
KSA225AC8 KSA240AC8
KSA425AC8 KSA440AC8
Ниже указаны основные
характеристики твердотельных реле COSMO, а также схемы включения реле.
Номинальное коммутируемое напряжение 250,
480 В
Номинальный коммутируемый ток от 3 до 40 А
Падение напряжения на замкнутых контактах,
при 1А, - 1,5 В
Напряжения пробоя между входом и выходом -
4000 В
Сопротивление изоляции между входом и
выходом при 500 В - 1010 Ом
Время срабатывания - 8,3 мс
Тип реле
Вход
Выход
Общие
Схема
Uвх
Iвх max
Rвх
Uотпуск
Uком
Iком А
Iутеч max
Tраб °C
KSD203AC2 4~32
12
─
1 В DC
250
3
7 при 240 В
-30~+100
KSD203DC2 4~24
25
─
1 В DC
250
3
8 при 240 В
-30~+100
KSD205AC3 5~12
35
─
1 В DC
250
5
7 при 240 В
-30~+100
KSD210AC3 5~12
35
─
1 В DC
250
10
7 при 240 В
-30~+100
KSD215AC3 5~12
35
─
1 В DC
250
15
7 при 240 В
-30~+100
KSD225AC3 5~12
35
─
1 В DC
250
25
7 при 240 В
-30~+100
KSD240AC3 5~12
35
─
1 В DC
250
40
7 при 240 В
-30~+100
KSD210AC8 4~32
12
─
1 В DC
250
10
7 при 240 В
-30~+100
KSD215AC8 4~32
12
─
1 В DC
250
15
7 при 240 В
-30~+100
KSD225AC8 4~32
12
─
1 В DC
250
25
7 при 240 В
-30~+100
KSD240AC8 4~32
12
─
1 В DC
250
40
7 при 240 В
-30~+100
KSD425AC8 4~32
12
─
1 В DC
480
25
14 при 480 В
-30~+100
KSD440AC8 4~32
12
─
1 В DC
250
40
7 при 240 В
-30~+100
KSA210AC8 100~240
─
11
10 В АС
250
10
8 при 240 В
-30~+100
KSA225AC8 100~240
─
11
10 В АС
250
25
8 при 240 В
-30~+80
KSA240AC8 100~240
─
11
10 В АС
250
40
8 при 240 В
-30~+80
KSA440AC8 100~240
─
11
10 В АС
480
40
14 при 480 В
-30~+80
Uвх -
Входное напряжение; Iвх max - Входной ток (макс.); Rвх
- Входное сопротивление; Uотпуск - Напряжение отпускания; Uком
- Номинальное коммутируемое напряжение; Iком - Номинальный
коммутируемый ток; Iутеч max - Ток утечки, Макс
