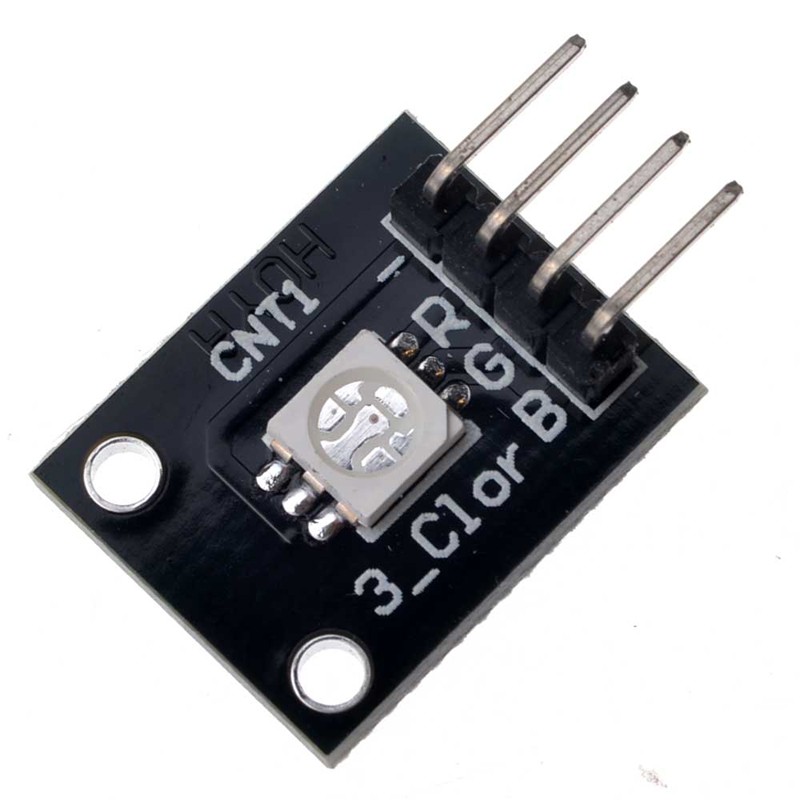

Модуль RGB светодиода KY-009 - выполнен на печатной плате с установленным 3-х цветным RGB SMD светодиодом (модель 5050) и имеет 3 входа для управления и получения нужного цвета излучения светодиода (красный, зеленый и синий). На плате нет токоограничительных резисторов, поэтому их нужно подключить самостоятельно.

Модуль RGB светодиода KY-009 расположен на миниатюрной плате и имеет четыре вывода, три из которых приходятся на цвета, а один является общим. Подаваемое напряжение может лежать в диапазоне 3.3 – 5 В.

Управление цветами осуществляется при помощи ШИМ на выходе Ардуино. Значения ШИМ могут варьироваться в диапазоне значений от 0 до 255. Если вам нужно получить более чёткое изображение, следует дополнительно установить светорассеиватели.

Технические характеристики:
Размеры: 53х9 мм
Напряжение питания: 3.3...5 В
Предельное обратное напряжение: 5 В

Прямое номинальное напряжение:
красный 2 В
зеленый 3.4 В
синий 3.4 В

Ток:
номинальный 20 мА
предельный постоянный 25 мА
предельный импульсный 100 мА

Яркость:
красный 0.72 кандел
зеленый 1.3 кандел
синий 0.35 кандел

Необходимое сопротивление резисторов:
красный 150 Ом, мощностью не менее 0,5 Вт
зеленый и синий по 75 Ом, мощностью не менее 0,25 Вт
Рабочая температура: от -40 °C до +85 °C
