Драйвер светодиода

Серия драйверов LED-MR позволяет вручную подстраивать ток светодиодов в диапазоне от -35 до-60 процентов от максимально возможного тока. Серия состоит из трех моделей и охватывает диапазон выходных токов от 140 до 1050 миллиампер, что дает возможность питать различные светодиоды, начиная от типоразмера 5730 с номинальным током 150 мА и заканчивая 10-ти ваттными светодиодами с током 900...1050 мА. Диапазон регулировки может отличаться в пределах -2/+5 %

Ручная подстройка выходного тока осуществляется с помощью подстроечного резистора R3. При подключении к драйверу более чем одного светодиода они подключаются последовательно, анод одного к катоду другого. Максимально возможное количество светодиодов рассчитывается как целая часть отношения питающего напряжения минус 1,5 вольта к прямому падению напряжения на светодиоде при номинальном токе:
N = ABS ((Uin – 1.5)/Uf )
где Uin - входное питающее напряжение, а Uf - прямое падение напряжения на светодиоде при номинальном токе.

Драйверы имеют одно монтажное отверстие под стандартный винт М3.

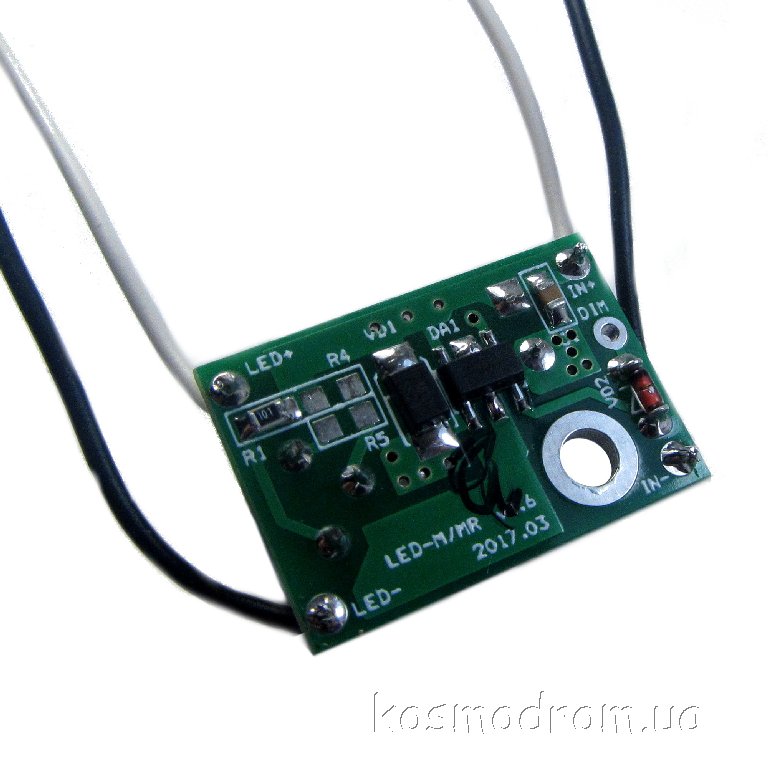

Характеристики LED-MR-350-WIRE:
Напряжение питания: 6...30 В.
Диапазон регулировки выходного тока: 140...380 мА
Размеры: 24х16х16 мм.
Диапазон рабочих температур: -20...50 С
Вес: не более 5 г.
Подключение: провода
