Нажми на картинку, чтобы увеличить ее

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Стабилизатор напряжения
LM317T-220V-BOX-MODUL

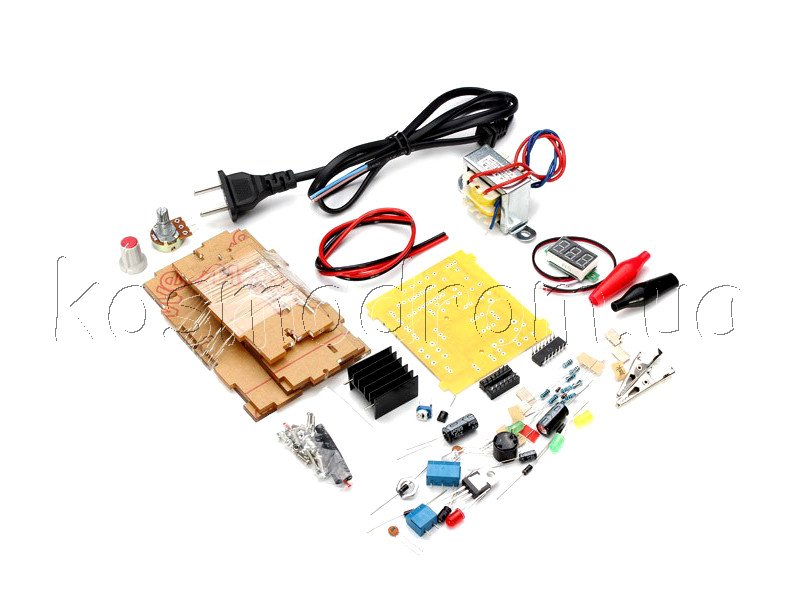

Набор для сборки регулируемого преобразователя напряжения на основе LM317. Uвх. 220 В.АС. Uвых. 1,25...12 В.DC Iвых. 1,5 А.
На складе ...
код товара: 00-00054282
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Стабилизатор напряжения
| | | |
|
Набор для сборки |
|

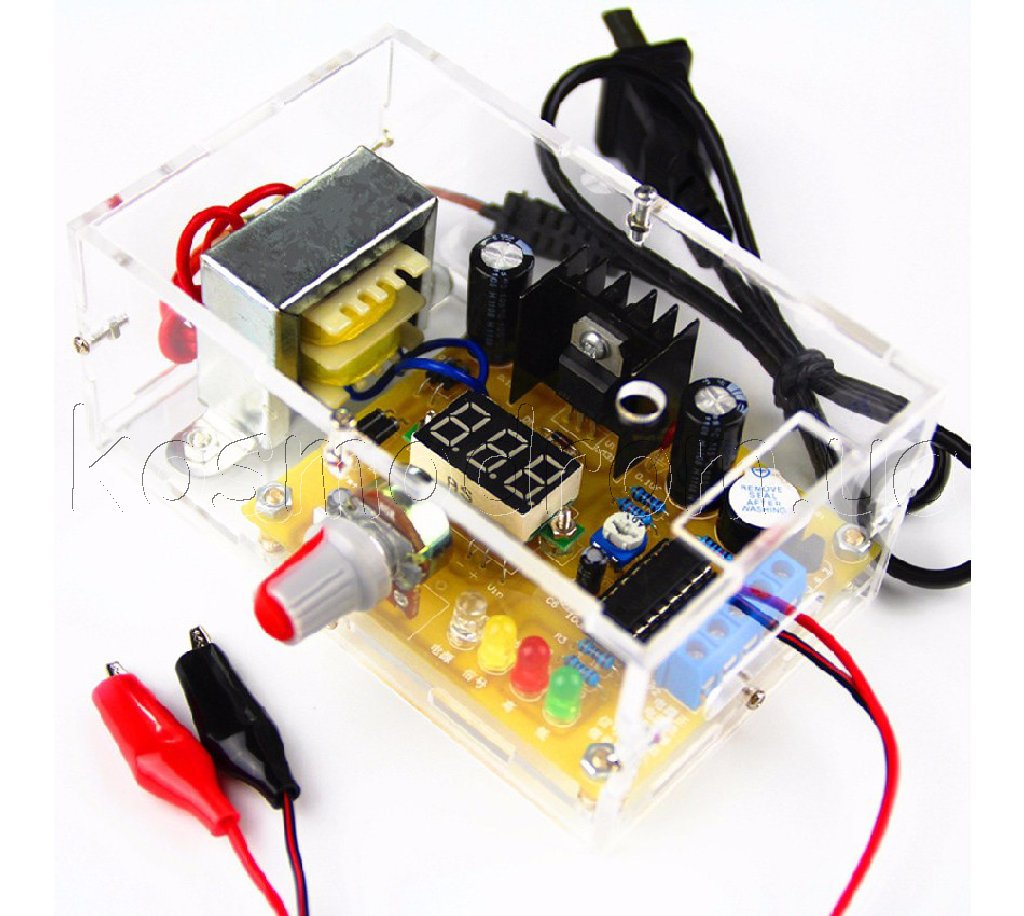

Регулируемый источник питания 220В на микросхеме LM317
представляет собой обучающий набор для сборки.
Поставляется в комплекте с корпусом.
Функция "пробника" позволяет оценивать логические уровни в проверяемой цепи.
Также присутствует звуковой генератор. Вы можете проверять цепи
(подключите провода к "+" источника питания и сигнальному входу, при подключении провода -
звучит сигнал).
Также можете проверять
сигналы низкой частоты (провод подключается к сигнальному входу, при
наличии сигнала - звук появляется).
Особенности:
Входное напряжение: 220 В
Выходное напряжение: 1.25...12 В. с функцией регулировки
Максимальный выходной ток: 1,5 А
Корпус в комплекте
Цифровой вольтметр
Размеры собранного преобразователя: 120х70х50 мм. |
| | |
|
Микросхемы серии 78xx
78xx (также
известная как LM78xx) — серия ИМС линейных стабилизаторов с фиксированным
выходным напряжением. Большая популярность связана с требованием многих
схем использовать стабилизированный источник питания, с их простотой
использования и относительной дешевизной. При указании определённых
микросхем серии, xx заменяется на двухзначный номер, обозначающий выходное
напряжение стабилизатора (к примеру, микросхема 7805 имеет выходное
напряжение в 5 вольт, а 7812 — 12В). Стабилизаторы 78xx серии имеют
положительное выходное напряжение, т.е. положительное относительно земли.
Существует серия стабилизаторов отрицательного напряжения 79xx, имеющая
аналогичную систему обозначений. При необходимости, можно использовать их
комбинацию для обеспечения и положительного, и отрицательного напряжений в
одной схеме.
|
|
Популярность
серии продиктована несколькими преимуществами перед другими
стабилизаторами напряжения:
- Микросхемы серии не нуждаются в дополнительных элементах для обеспечения
стабильного питания, что делает их удобными в использовании, экономичными
и эффективно использующими место на печатной плате. В отличие от них
большинство других стабилизаторов требуют дополнительные компоненты или
для установки нужного значения напряжения, или для помощи в стабилизации.
Некоторые другие варианты (например, импульсные стабилизаторы) требуют не
только большого количества дополнительных компонентов, но могут требовать
большой опыт разработки.
- Устройства серии обладают защитой от превышения максимального тока, а
также от перегрева и коротких замыканий, что обеспечивает высокую
надёжность в большинстве случаев. Иногда ограничение тока также
используется и для защиты других компонентов схемы |
|
|
Все напряжения. |
|
|
