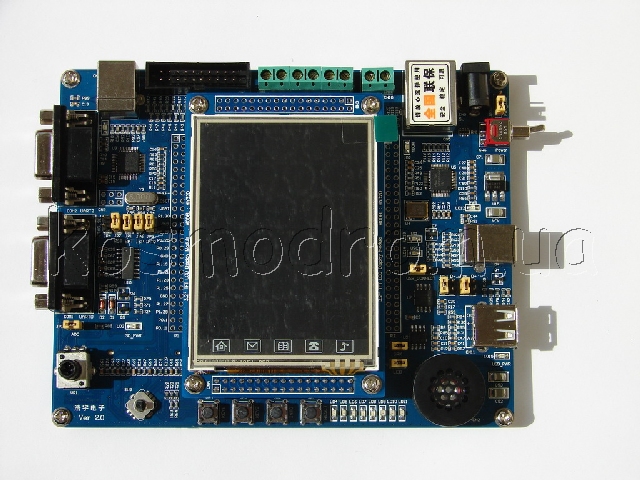

Многофункциональный отладочный комплекс на LPC1768 CORTEX-M3
микроконтроллере с сенсорным 3.2” TFT LCD дисплеем и встроенным
программатором/отладчиком
Про эту
отладочную плату можно сказать так: «в ней есть все», … или практически
все для полноценной работы с современным Cortex-M3 микроконтроллером
LPC1768 от фирмы NXP. Плата будет полезна не только как средство глубокого
ознакомления новичков с LPC1768, но и может использоваться как готовый
блок управления в системах управления и автоматизации. На борту
присутствует широкий набор интерфейсов, наиболее часто применяемых в сфере
автоматизации и управления: Ethernet, CAN (2 шт), RS485, RS232 (2 шт) .
Для связи с ПК могут использоваться порты USB или RS232.
Разработчики
платы не оставили без внимания и проблему хранения данных: на плате
присутствует слот для подключения SD карты с определением наличия карты в
слоте, а кроме этого есть возможность организовать хранение данных на USB
FLASH drive (флешке) – ведь LPC1768 имеет функцию USB-host, а на плате уже
установлен разъем типа USB-A.
Также на плате представлен широкий набор устройств ввода и отображения.
Изюминкой платы является яркий красочный TFT LCD дисплей разрешением
320х240 пикселей и диагональю 3,2”. На дисплее установлена резистивная
touch-панель с драйвером , что позволяет реализовать простой и интуитивно
понятный интерфейс управления Вашим устройством. Дисплей съемный, и может
применяться отдельно от платы где-либо еще. Также на плате присутствуют 4
кнопки, 8 пользовательских светодиодов и 4-х осевой джойстик с центральной
кнопкой. Есть возможность генерации звуковых сигналов через установленный
на плате динамик с аудио усилителем. Плавная регулировка какого либо
параметра может быть осуществлена с помощью потенциометра, подключенного к
одному из входов АЦП.
Еще
одним неоспоримым преимуществом является наличие на борту
программатора/отладчика J-link v7. Эта особенность превращает плату в
самодостаточный отладочный комплекс – для работы остается только
подключить USB кабель и запустить среду разработки на ПК. Если же у
Вас есть свои личные предпочтения к используемому отладчику, Вы можете
подключить его к плате через стандартный 20-пиновый JTAG разъем,
который тоже присутствует на плате.
Богатая
комплектация (набор кабелей и источник питания иду в комплекте) и наличие
на борту программатора/отладчика J-link v7 позволяют сразу приступить к
работе, не тратя время на подбор нужного оборудования. Еще одно
неоспоримое преимущество – диск с богатым набором готовых примеров работы
с различными интерфейсами платы для различных сред разработки (IAR, KEIL)
и схемой устройства.
Большой набор интерфейсов

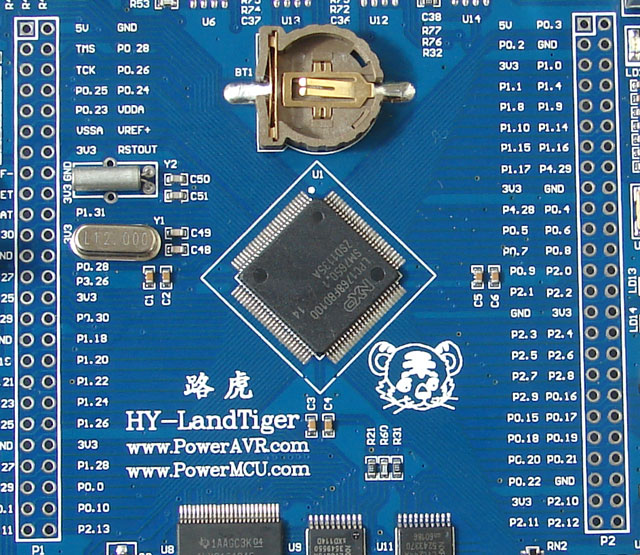

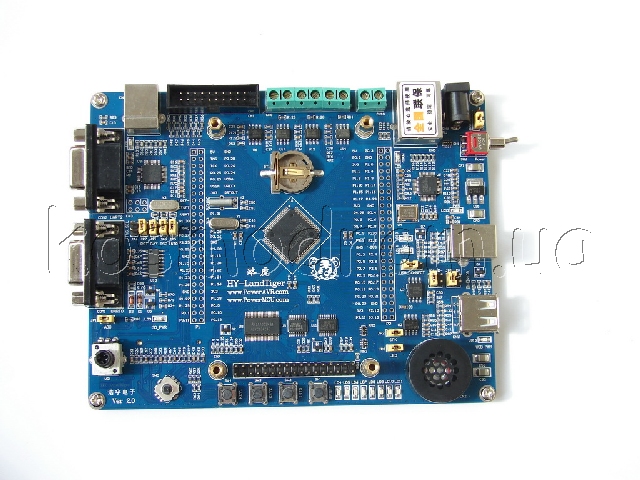

Установленный
ARM Cortex-M3 микроконтроллер LPC1768 в 100-пиновом корпусе, все порты
контроллера выведены на слоты расширения

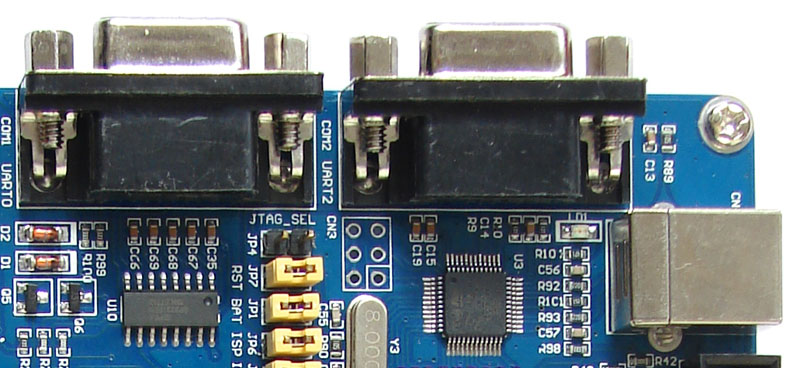

2 порта RS232
и установленный на плате программатор отладчик J-link v7

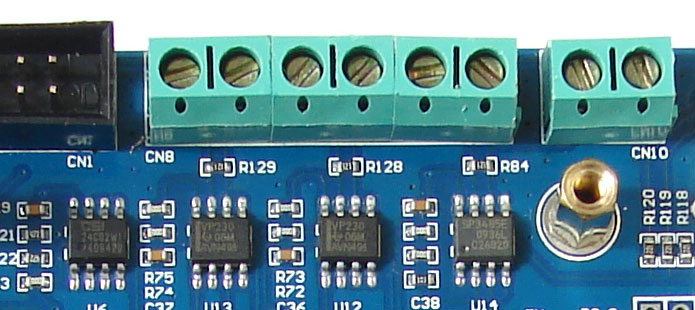

Интерфейсы
RS-485 и два интерфейса CAN, широко применяемые в системах
автоматизации

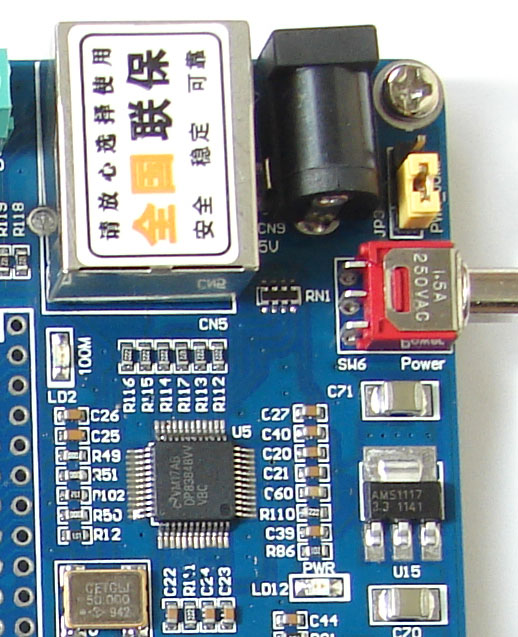

Ethernet
интерфейс с индикацией трафика; гнездо для подключения внешнего
источника питания с выключателем питания

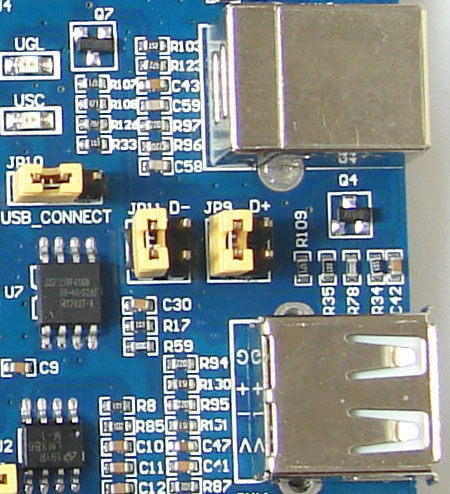

USB интерфейс
с возможностью работы устройства в режиме USB-host

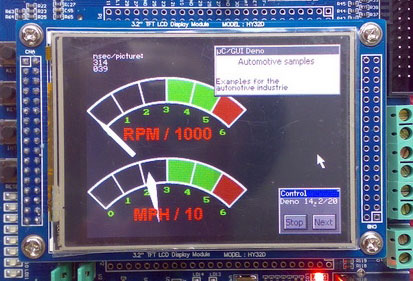

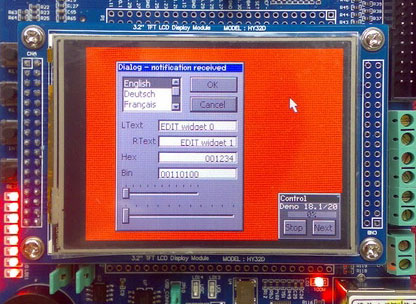

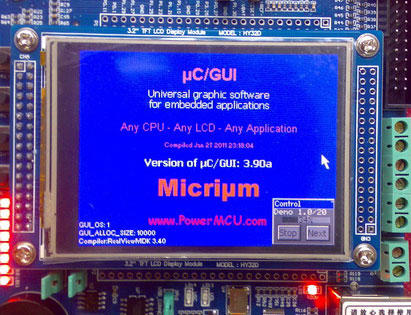

Демонстрация
использования дисплея для отображения оборотов двигателя (возможное
применение в системах электропривода)

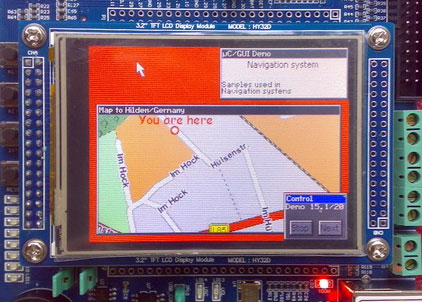

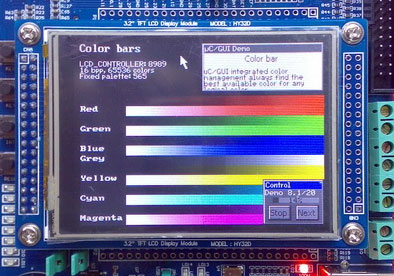

Отображение
графиков на экране
Комплектация (кабели)

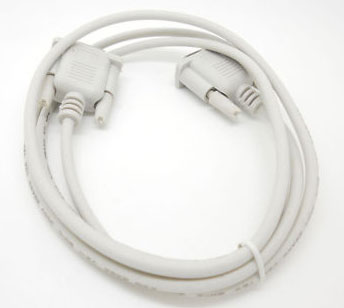

Кабель СОМ
порта

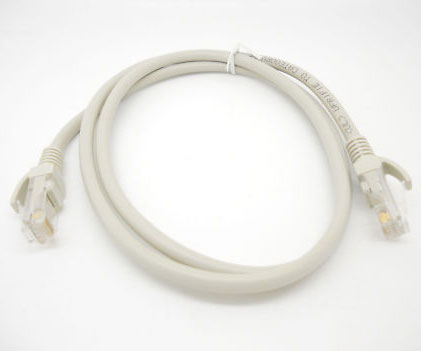

Ethenrnet
кабель

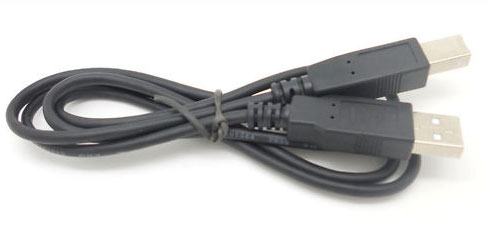

USB кабель
Краткий перечень
компонентов и периферии :
- Микроконтроллер LPC1768 с 512kB FLASH, 64kB RAM в 100-выводном корпусе,
рабочая частота до 100МГц
- 2 порта RS232
- RS485 интерфейс
- 2 порта CAN (на базе SN65VHD230)
- RJ45-10/100M Ethernet интерфейс на базе DP83848
- Выход ЦАП на звуковой излучатель
- Вход АЦП, подключенный к потенциометру
- 3.2” сенсорный TFT LCD дисплей 320х240 пикселей с защитной пленкой
- USB 2.0 интерфейс с поддержкой USB-host

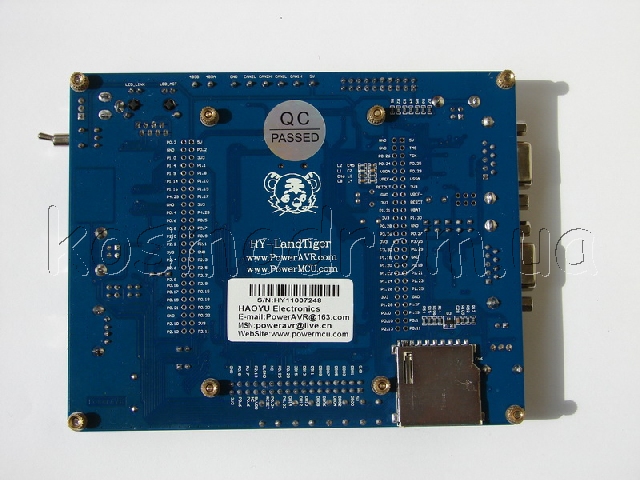

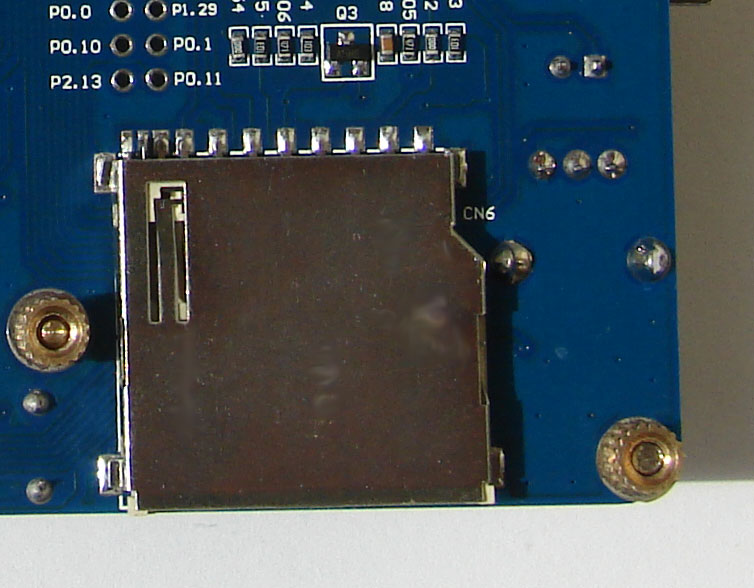

- Слот SD карты на обратной стороне платы с поддержкой SPI интерфейса
- I2C память (24LС02)
- SPI память AT45DB161D
- 2 пользовательских кнопки, кнопка INT0 и кнопка RESET
- Возможность установки резервной батареи для RTC
- 8 пользовательских светодиодов
- 4-х осевой джойстик с кнопкой SELECT
- Возможность прошивки платы с помощью встроенного бутлоадера по RS232 (не
требуется дополнительная установка джамперов), либо по стандартному JTAG
интерфейсу
- Встроенный программатор/отладчик J-link v7
- Встроенный стабилизатор напряжения 3.3В
- Все выводы микроконтроллера выведены на слоты расширения
- Размеры 145х115мм
Комплектация:
- Отладочная плата с установленным 3.2” сенсорным TFT LCD дисплеем
- Блок питания 5В (потребуется переходник 220В с плоского на круглый
штырь)
- USB кабель
- RS232 кабель
- Ethernet кабель
- документацию и примеры можно СКАЧАТЬ АРХИВ 184 МБ
