Нажми на картинку, чтобы увеличить ее

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Электронный набор
Light Water Flowing KIT
Набор для самостоятельной сборки. Бегущие огни на основе таймера NE555 и счетчика CD4017
На складе ...
код товара: 00-00054858
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Электронный набор
| | | |
|
Набор для
сборки |
|
Радиоконструктор на основе таймера NE555 и счетчика CD4017. Набор
простой для сборки, поэтому станет интересным для начинающих
радиолюбителей.

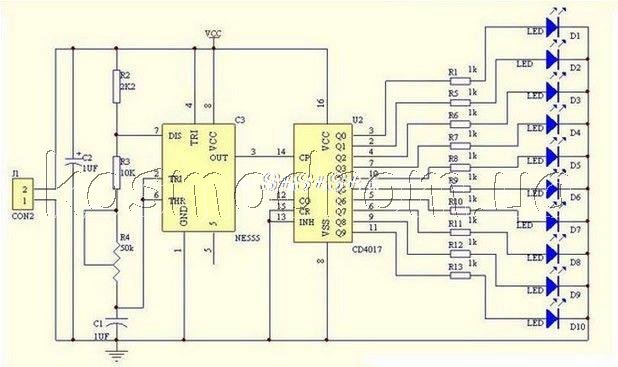

Принцип работы: на таймере 555 собран геренаратор прямоугольных
импульсов. Частота следования импульсов зависит от SMD Резистора R2 и
конденсатора С1. Далее эти прямоугольные импульсы считает микросхема
счетчика CD4017 и в зависимости от количества прямоугольных импульсов,
выдает сигналы на свои выводы. Когда в микросхеме счетчик переполняется,
все начинается сначала. Светодиоды моргают по кругу, пока на схеме есть
напряжение. С помощью потенциометра можно менять частоту генерируемых
импульсов а, следовательно, и скорость бегущих огней.

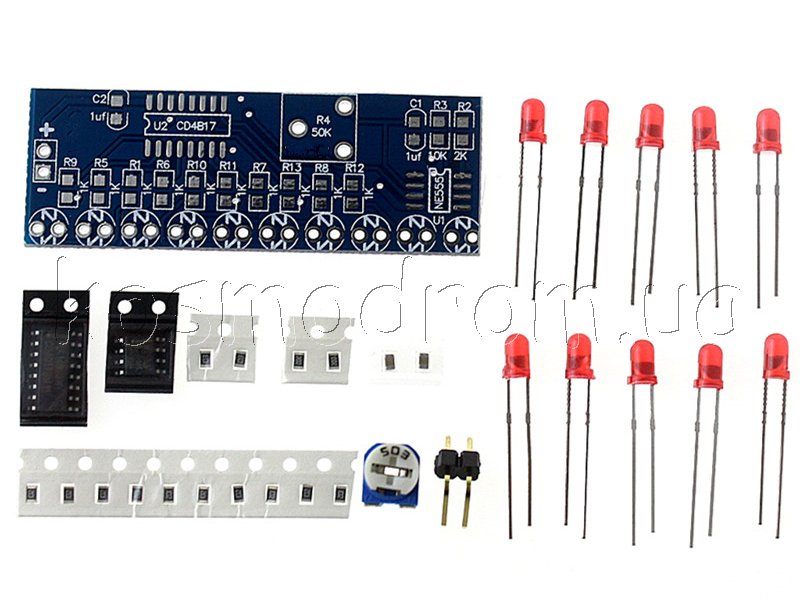

Комплектация:
SMD Резистор 1 кОм х 10 шт.
SMD Резистор 10 кОм. х 1 шт.
SMD Резистор 2 кОм. х 1 шт.
Переменный потенциометр 50 кОм. х 1 шт.
Таймер NE555 х 1 шт.
Счетчик CD4017 х 1 шт.
SMD Конденсатор 1 мкФ х 2 шт.
Светодиоды х 10 шт.
Разъем штыревой 2 контакта х 1 шт.
Напряжение питания: 2,5...14,5 В.
Размеры: 53х19 мм. |
