Светодиодная матрица с драйвером на чипе MAX7219.

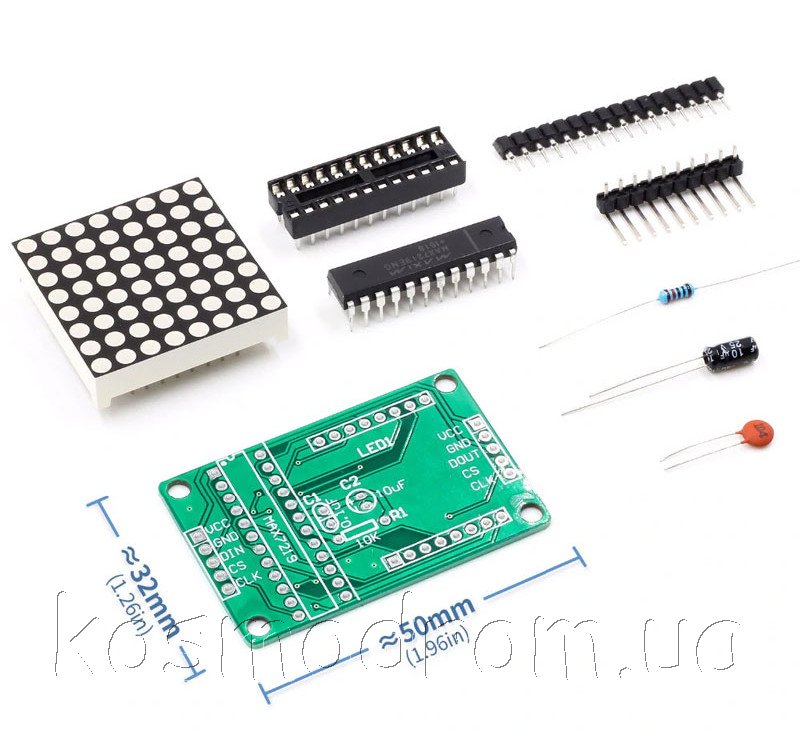

Набор для самостоятельной сборки светодиодной матрицы с драйвером. Данная плата позволяет управлять светодиодной матрицей через интерфейс SPI, то есть используя всего лишь три провода данных. Несколько таких модулей можно включить последовательно.

Характеристики:
Количество точек: 64 (8x8)
Диаметр точки: 3.7 мм
Цвет свечения: красный
Количество выводов: 16
Размеры: 50 x 31 x 15 мм
Питание: 5 В.

Контакты модуля:
VCC - напряжение питания 5 В
GND - общий
DIN - вход данных
CS - Разрешение загрузки данных
CLK - стробирующие импульсы

Инструкции по подключению:
1. С левой стороны модуля к входному порту, справа на выходной порт.
2. Когда управление в одном модуле, просто подключите входной порт к CPU
3. Для каскадирования модули подключить последовательно друг за другом

51 микроконтроллеры, подключение например:
VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20
