Драйвер MBI5040 — это 16-ти канальный линейный драйвер тока со встроенной системой регулирования на основе широтно-импульной модуляции, который имеет возможность цифровым методом управлять уровнем яркости светодиодов и корректировать величину ее относительного смещения, что позволяет создавать высококачественные светодиодные системы для демонстрации изображения.
MBI5040 обеспечивает стабильный ток в диапазоне 2…60 мА для каждого канала. Величина тока задается внешним резистором. По функциональности и выводам MBI5040 обратно совместим с MBI5026, MBI5030 и имеет систему обнаружения обрыва и короткого замыкания в каждом канале, а так же систему защиты от перегрева.
Драйвер MBI5040 может быть использован в полноцветных светодиодных видеосистемах, в системах динамической подсветки.
Отличительными особенностями являются:
Обратная совместимость по выводам с MBI5026, MBI5030
16 каналов со стабилизированным током
16-ти или 12-ти разрядное управление уровнем яркости при помощи встроенной ШИМ (запатентованная технология S-PWM), 8-ми разрядная коррекция яркости, 7-ми разрядное программируемое усиление выходного тока
Ток на выводах для подключения светодиодов регулируется в пределах 2…60 мА с высокой точностью. Расхождение величины тока между каналами не более 1,5%. Расхождение величины тока между драйверами не более 3%
Обнаружение неисправностей «на лету». Задержка обнаружения 700 нс. Система защиты от перегрева
Максимальная частота тактирования данных 30 МГц. Максимальная частота тактирования для управления яркостью 33 МГц
Напряжения питания 3,3…5 В
Входы с триггером Шмитта

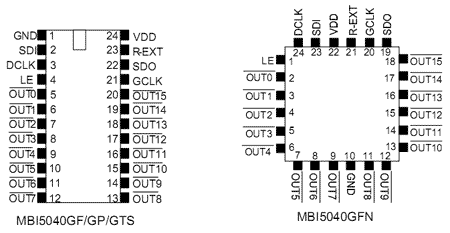

Обозначение Функция
VDD 3,3 / 5 В напряжения питания
Gnd Вывод заземления управляющей логики и выходов стабилизированного тока для светодиодов
SDI Вход последовательных данных в сдвиговый регистр
DCLK Вход тактирования данных для сдвигового регистра. При разрешающем сигнале на LE данные запоминаются по фронту сигнала на DCLK
LE Вход стробирования данных и команд управления
/ OUT0…/ OUT15 Выходы со стабилизированным током
GCLK Вход тактирования для управления уровнем «серого».
SDO Выход данных из сдвигового регистра
R-EXT Вывод для подключения внешнего резистора, от сопротивления которого зависит величина стабилизированного тока для светодиодов.
