Мультитестер

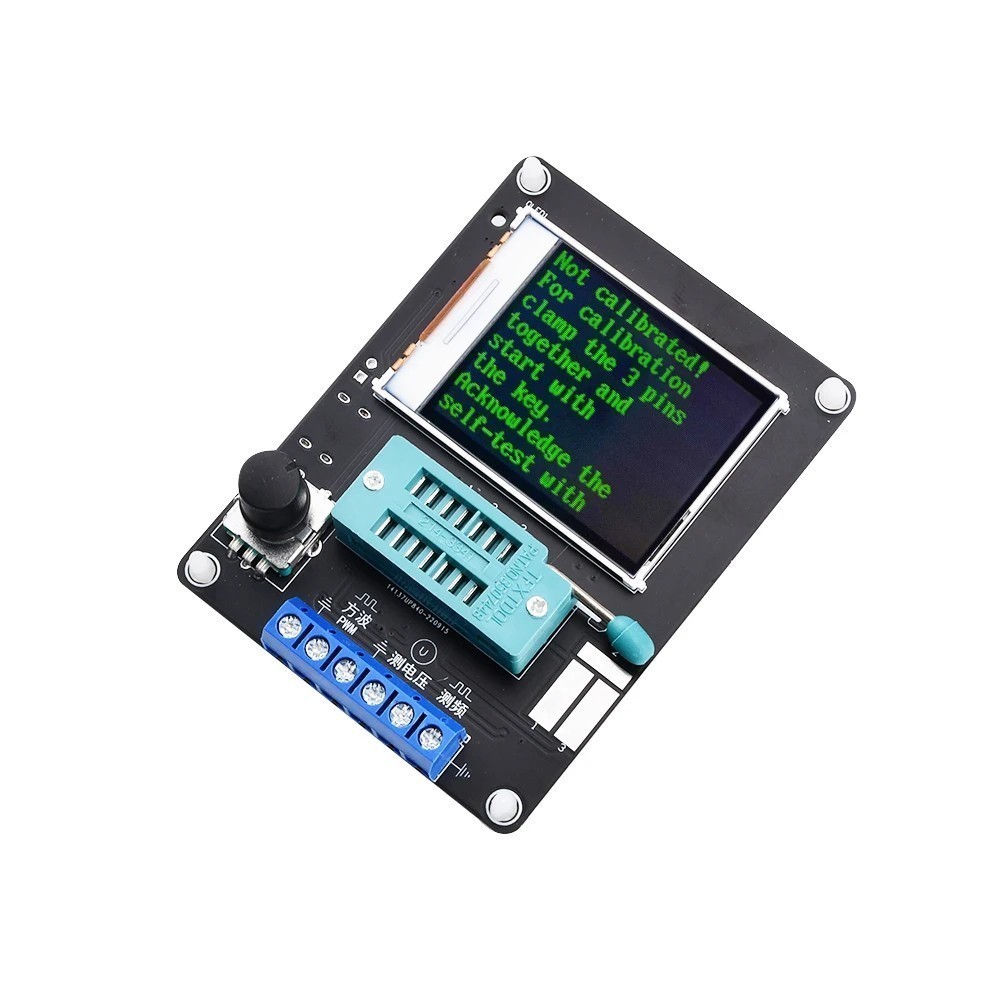

Прибор отличается от GM328 наличием разъема для выхода генератора и входа частотомера, а также конструктивом. Цветной дисплей 160х128 точек с возможностью настройки цветов. Напряжение питания 9 В. (батарейка типа "Крона"). Измеритель собран на основе микроконтроллера Atmega328.

Автоматическое определение электронных компонентов (резистор, конденсатор, катушка индуктивности, диод, сдвоенный диод, биполярный NPN, PNP транзистор, N- канальный, Р- канальный MOS FET, JFET транзистор, тиристор, симистор.)

В тестере реализованы функции:
Частотомер до 2МГц (вход над дисплеем)
Генератор частоты и ШИМ генератор (выход снизу)
Вольтметр (вход снизу)

Возможности:
Измерение сопротивления с разрешением до 0,1
Измерение индуктивности
Измерение омического сопротивления индуктивности
Измерение емкости конденсатора с разрешением до 1пф (начиная с некой ёмкости показывает ESR и потери напряжения)
Обратите внимание! Конденсаторы должны быть разряжены перед тестированием, иначе прибор может выйти из строя.
Определение параметров диодов, двойных диодов:
измерение падения напряжения на диоде
измерение паразитной емкости диода
определение распиновки
характеристики светодиодов
Определение параметров транзисторов:
тип (NPN, PNP, N-P channel MOSFET JFET)
измерение коэффициента передачи тока базы биполярного транзисторов
определение напряжения насыщения биполярного транзистора
измерение емкости затвора полевого транзистора
определение напряжения открытия полевого транзистора
отображение наличия защитного диода
определение распиновки
Определение распиновки тиристоров, симисторов
Измерение напряжения на элементах питания.

Характеристики:
Дисплей: 160*128 ЖК
Питание: 9 В Батарея (не входит в комплект)
Ток: прибл. 30mA
Измерение сопротивления: 0.5Ω...50MΩ;
разрешение: 0.01 Ω
Измерение емкости: 25pF ~ 100mF
разрешение: 1pF
Индуктивность: 0,01 мГн...20 Гн.
разрешение 0.01 мГн;
Измерение напряжения: до 50 В
Размер экрана: 37х30 мм.

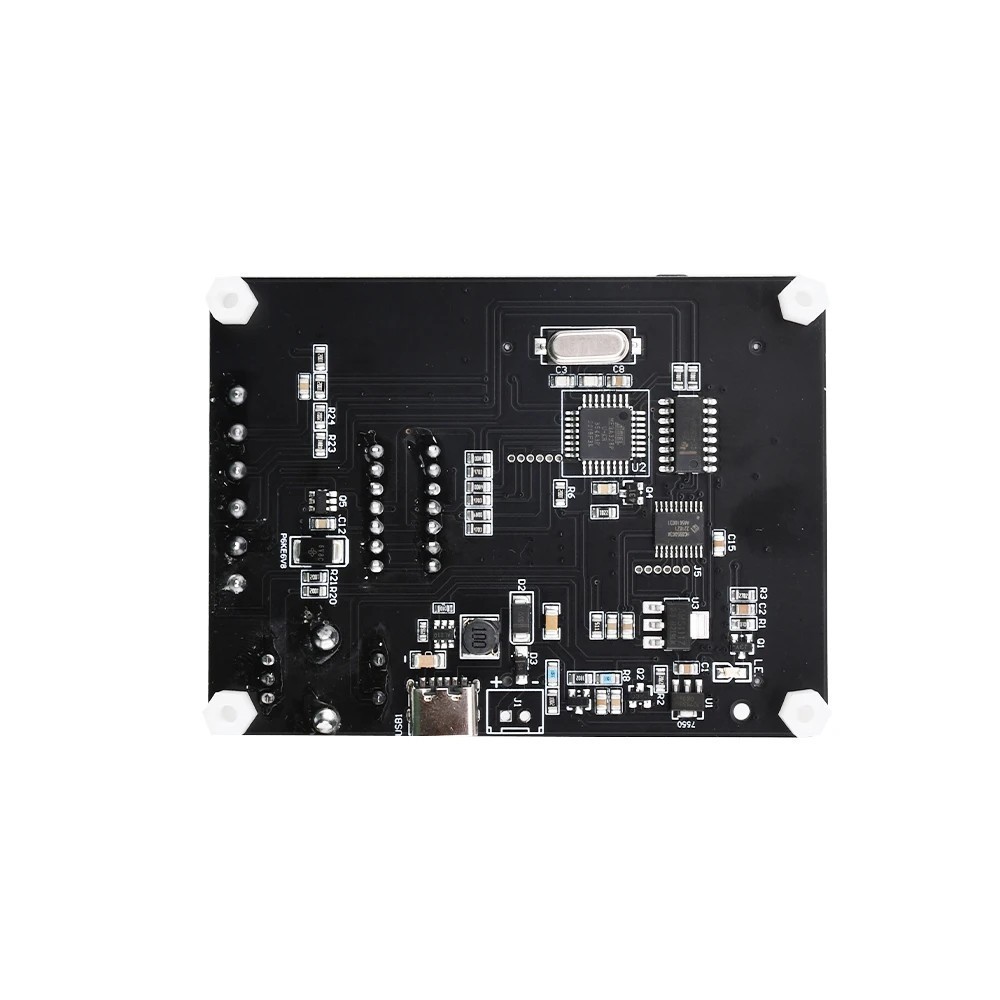

Размеры платы: 78х62 мм.
