ПИД регулятор

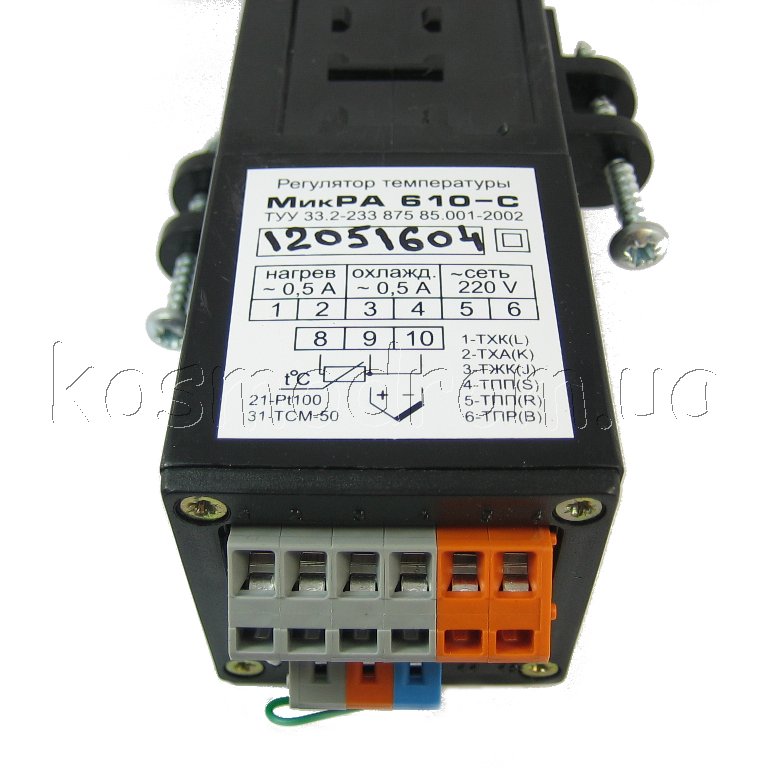

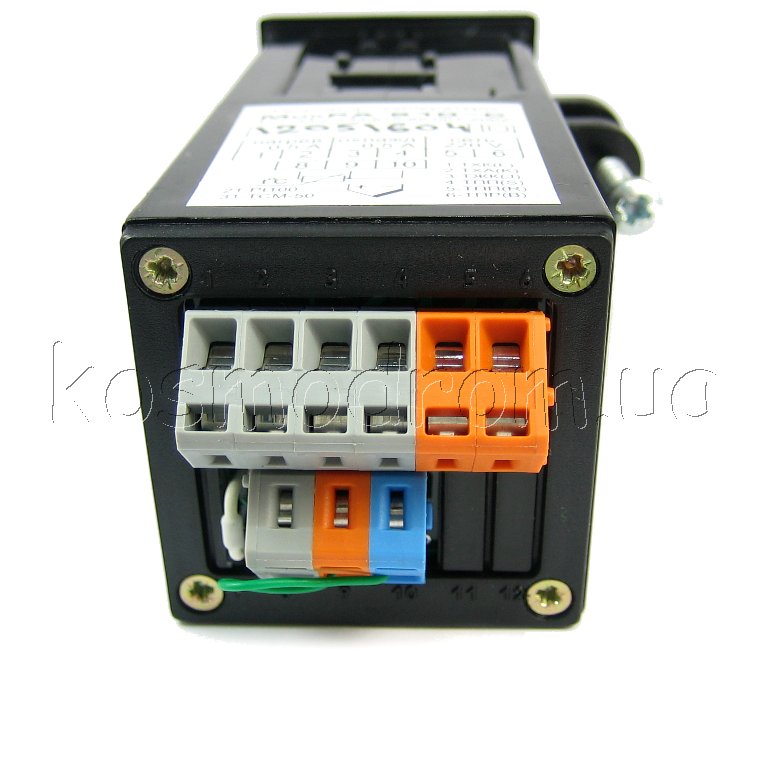

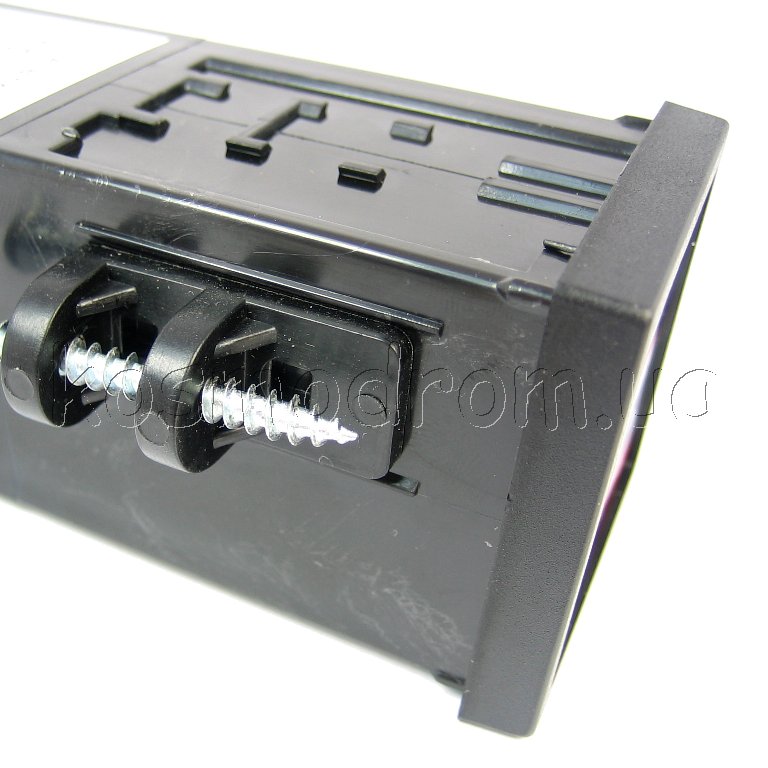

Универсальный пропорционально интегрально дифференциальный (ПИД) регулятор МикРА 610 (далее регулятор) предназначен для применения в системах автоматического регулирования различных технологических параметров промышленного оборудования.

В качестве входных сигналов регулятора могут использоваться сигналы датчиков температуры термоэлектрические преобразователи (термопары), термометры сопротивления. В качестве выходных коммутирующих элементов используются: -
полупроводниковые симисторы с детекторами нулевого
напряжения фазы, которые гальванически развязаны от внутренних цепей регулятора

Управление исполнительными устройствами может производится по двухпозиционному или ПИД закону регулирования с использованием двух каналов управления (например – нагрев и охлаждение). Кроме того регулятор может применяться для трехпозиционного импульсного управления приводом электроклапана ( задвижки)

Внимание!
На клеммах регулятора может присутствовать напряжение опасное для жизни, поэтому все монтажные работы необходимо проводить при отключенном напряжении сети.

Технические характеристики:
Количество разрядов индикации: 5
Предел допустимой основной приведенной погрешности индикации: 0,5 %
Время опроса датчика: не более 0,25 сек.
Входное сопротивление для входа 100 mV: не менее 100 кОм
Ток через датчик при измерении сопротивления: 0,25 мА
Сопротивление входной линии при подключении термометров сопротивления: не более 100 Ом
Сопротивление входной линии при подключении термопар: не более 20 Ом
Дискретность задания значения номинальной температуры, °С: 1 или 0,1
Диапазон изменения порога включения системы охлаждения, °С: 100 ... +100
Закон регулирования первого канала (нагрев): двухпозиционный или ПИД
Закон регулирования второго канала (охлаждение): двухпозиционный или ПИД
Режим настройки параметров ПИД закона: Автоматический или ручной
Диапазон изменения времени квантования, секунд: 1 - 200
Диапазон изменения коэффициента пропорциональности, % / °C: 1.0 - 25.0
Диапазон изменения времени дифференцирования, секунд: 1 - 999
Точность поддержания температуры в установившемся режиме в процентах от верхнего значения диапазона регулирования: ± 0.5
Выходной сигнал управления: ШИМ или двухпозиционный (нагрев и охлаждение), двухканальный импульсный для задвижек
Выходы для управления внешними устройствами: симисторы (0,5А, 250В)
Диапазон задания периода ШИМ, секунд: 0,5 - 99
Количество выходов для управления внешними устройствами: 2
Степень защиты по передней панели: IP65
Напряжение питания : 100 – 250 В, 50 60 Гц
Потребляемая мощность: не более 5 Вт
Температура окружающей среды: 5...50 °С
Габаритные размеры, мм: 48 x 48 x 120
