Микропроцессорный программируемый контроллер МикРА К24 (далее контроллер) предназначен для применения в системах управления промышленным оборудованием. Контроллер может использоваться для управления различными станками, автоматическими и полуавтоматическими установками по производству и упаковке изделий и продуктов, отдельными исполнительными механизмами (гаражные ворота, насосы, сушильные камеры и т.п.).

Контроллер реализует программу управления выходами по сигналам дискретных и аналоговых входов. В памяти контроллера может быть сохранено до 5 различных программ работы оборудования с возможностью оперативного выбора одной из них. Наличие двух аналоговых входов позволяет организовать в составе оборудования два канала регулирования температуры по пропорционально - интегрально - дифференциальному (ПИД) закону регулирования. Контроллер МикРА К24 создан на основе контроллера МикРА К12, имеет такие же электрические параметры входных и выходных цепей и в основном является программно совместимым снизу вверх. Это позволяет в большинстве случаев применять МикРА К24 вместо МикРА К12 (МикРА К11) без изменения внешних цепей и программы работы оборудования. В отдельных случаях может потребоваться незначительная доработка программ для правильного функционирования оборудования. В то же время большее количество входных и выходных сигналов, более широкие возможности организации внутренних связей позволяют значительно упростить схему внешних цепей, одновременно реализовав более сложные алгоритмы работы оборудования.

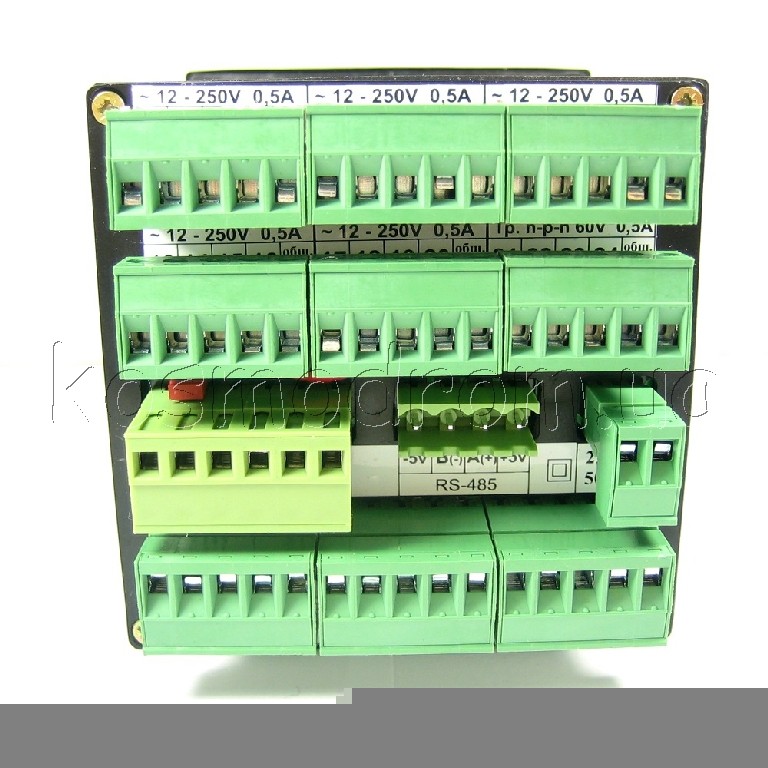

В качестве выходных коммутирующих элементов применяются оптосимисторы, транзисторы, электромеханические реле. Однотипные выходы объединены в группы по четыре, что позволяет коммутировать цепи с различными напряжениями. Оптосимисторы могут управлять любыми цепями переменного тока, причем включение и выключение нагрузки происходит в моменты, когда фазное напряжение равняется нулю. Такие выходы используются для управления различными исполнительными механизмами, включенными в цепи переменного тока с током нагрузки до 0,5А, а также полупроводниковыми симисторами с предельным током коммутации до 80 ампер.

Транзисторные выходы реализованы на n-p-n транзисторах, включеных по схеме с открытым коллектором. Эмиттеры выходных транзисторов объединены в группы по четыре. Такие выходы могут использоваться для цепей постоянного тока напряжением до 90В с током нагрузки до 0,5А. Время включения транзистора не связано с частотой питающей сети, поэтому транзисторные выходы могут использоваться для коммутации цепей критичных по времени срабатывания.

В качестве релейных выходов применяются миниатюрные электромеханические реле с предельным током до 1А при напряжении до 250В
