Плеер
позволяет проигрывать звуковые файлы, записанные в формате MP3, WMA на
любой USB-носитель или на SD-карту памяти. Имеется встроенный FM-тюнер,
а также коммутируемый линейный вход, что позволяет использовать плеер в
качестве предварительного усилителя.
Технические характеристики:
Напряжение питания постоянное, В 12
Максимальный потребляемый ток, мА 100
Формат воспроизводимых файлов MP3/WMA
Встроенный FM-радиоприёмник, МГц 88-108
Напряжение на линейном выходе, мВ 150
Дальность действия пульта ДУ, м 5
Размеры основной платы, мм 56 x 38
Размеры пульта ДУ, мм 40 x 85
Размеры платы SD-картоприёмника, мм 40 x 35
Высота кнопок управления, мм 6
Комплект поставки:

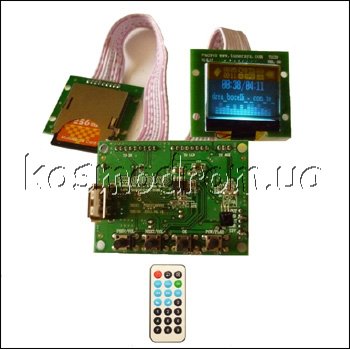

Центральная плата 1
Дисплей со шлейфом 1
SD-картоприёмник 1
Пульт ДУ 1
Элемент питания CR2025 1
Инструкция по эксплуатации 1
Назначение установленных на плате кнопок:
PREV/VOL-:
в режиме плеера: короткое нажатие – переход на предыдущую
композицию, длинное нажатие – уменьшение громкости. В режиме
FM-радио: короткое нажатие – понижение частоты приёма, длинное
нажатие – уменьшение громкости;
NEXT/VOL+:
в режиме плеера: короткое нажатие – переход на следующую
композицию, длинное нажатие – увеличение громкости. В режиме
FM-радио: короткое нажатие – повышение частоты приёма, длинное
нажатие – увеличение громкости;
ОК: короткое нажатие - подтверждение выбора, длинное нажатие – возврат к предыдущему пункту меню.
POW/PLAY: короткое нажатие – воспроизведение/пауза; длинное нажатие – включение/выключение.
Светодиод
индицирует наличие питания. В режиме воспроизведения светодиод мигает.
При включении питания модуль автоматически находит на подключенной
USB-флешке или SD-карте музыкальные файлы и начинает их воспроизводить.
Назначение кнопок пульта ДУ интуитивно понятно, поэтому их расшифровка не приводится.
Схема подключения, назначение разъёмов
Разъёмы имеют надписи, поэтому подключение устройства не составит трудностей:
- Con1 (to LCD )– разъём дисплея;
- Con2 (to AUX)– линейный вход;
- Con3 (to SD) - разъём SD-картоприёмника;
-Con4:
Lout – выход левого канала;
Rout – выход правого канала;
GND – общий провод питания;
12V – “+” 12 В.
