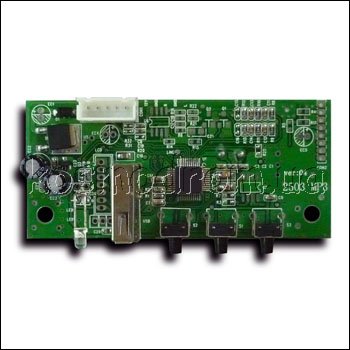

Плеер MP2503 позволяет проигрывать музыкальные файлы, записанные в формате MP3, WMA с любого USB-flash или HDD носителя.
Технические характеристики:
Напряжение питания постоянное, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Максимальный потребляемый ток мА. . . . . . . . . . . . . . . . . . . . . . . . . . .150
Напряжение на линейном выходе мВ . . . . . . . . . . . . . . . . . . . . . . . . . . 250
Диапазон воспроизводимых частот . . . . . . . . . . . . . . . . . . . . 20...20000 Гц
Поддерживаемые битрейты . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-384kbit/s
Размеры печатной платы, мм . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 х 36.6
Комплект поставки
MP3 модуль . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Инструкция по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Модуль
предназначен для конструирования домашних или автомобильных аудиосистем
класса Hi-Fi. А также для встраивания в существующие аудиокомплексы не
позволяющие проигрывать музыкальные файлы формата MP3/WMA. На борту
модуля установлен USB-host контроллер для чтения музыкальных файлов
записанных на любой USB флэш-накопитель или внешний жесткий диск.
Внимание! HDD должен быть отформатирован в FAT32.
Назначение кнопок установленных на плате:
S1 – ( PLAY/PAUSE/RANDOM ) короткое
нажатие «воспроизведение/пауза», длительное нажатие
выбор/отмена режима воспроизведения файлов – «в случайном
порядке»
S2 – ( PREV/VOL- ) короткое нажатие – «переход на предыдущую композицию», длительное нажатие - уменьшение громкости звука.
S3 – ( NEXT/VOL+) короткое нажатие – «переход на следующую композицию», длительное нажатие - увеличение громкости звука.
При
включении питания модуль автоматически находит на USB-диске музыкальные
файлы и начинает их воспроизводить. В этом случае светодиод рядом с USB
разъемом светится синим мигающим светом.
Схема подключения
Установочные размеры
