Предлагаемый блок в собранном виде позволяет реализовать принцип: купил –
подключил. Блок позволит радиолюбителю получить многоканальный цифровой
термометр, подключаемый к персональному компьютеру через USB-порт. При желании,
возможно, подключить внешнее исполнительное устройство (блок реле) и
включать-выключать нагрузки при изменении температуры (осуществлять
термостатирование). Устройство будет полезно для применения в быту, дома, на
даче, в бане. С его помощью можно производить измерения температуры окружающей
среды, контролировать рабочую температуру морозильников и холодильных установок,
управлять различными нагрузками в автономном режиме, протоколировать измеренную
температуру, формировать файл с текущими показаниями в HTML-формате (то есть
контролировать текущую температуру и состояние нагрузок через Интернет),
управлять нагрузкой с помощью командного файла.
Технические характеристики
Напряжение питания, В 3,6…5
(от шины USB либо внешнего источника питания)
Ток потребления не более, мА 30*
Диапазон измеряемых температур, С -55…+125
Штатный температурный датчик DS18B20
Допустимое количество датчиков**
(при желании докупаются отдельно) До 32 датчиков типа DS18B20,
DS18S20, DS1820 или DS1822
Количество каналов управления нагрузкой** 2
Точность, С ±0,5
Размеры печатной платы, мм 38x15
* зависит от количества подключённых датчиков
** Дополнительные датчики температуры и исполнительные устройства
при необходимости приобретаются и подключаются самостоятельно
Конструкция

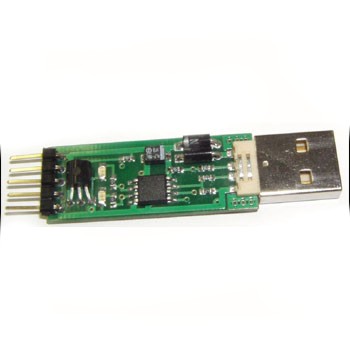

Конструктивно цифровой термометр выполнен на двусторонней печатной
плате из фольгированного стеклотекстолита. Через USB-разъём J1 устройство
подключается к ПК. К разъёму J2 при желании можно подключить дополнительные
датчики температуры, а также исполнительные устройства.
Описание работы устройства и его подключение
Принципиальная электрическая схема приведена ниже.
Центральная часть устройства – микроконтроллер ATtiny45,
работающий на частоте 16.5 МГц. Датчики подключаются через разъем J2 параллельно
друг другу. Напряжение питания подаётся через USB-порт J1, либо (в автономном
режиме работы) подаётся к разъёму J2.
Устройство может работать как в автономном режиме (контроль
текущей температуры и управление приборами), так и под управлением
специализированной программы для персонального компьютера.
Температурный сенсор DA1 размещен на плате устройства. Электронные
компоненты вблизи датчика могут слегка нагреваться при работе, также на точность
измерения влияет защитная термоусадочная оболочка, поэтому возможны небольшие
погрешности измерения температуры (не более 0,5С). Более точное измерение могут
обеспечить внешние датчики температуры, при желании приобретаемые и подключаемые
дополнительно.
Рекомендуемая длина соединительной линии – не более 100 метров.
При близкой к предельной длине линии следует использовать качественный провод:
витую пару 5 категории. При наличии электромагнитных помех желательно
использовать экранированный провод.
В автономном режиме работы устройство не требует подключения к
компьютеру и может получать питание от любого сетевого адаптера 5 В с разъёмом
USB. Напряжение питания 3,6…5 В (например, от стандартного литиевого элемента
питания) также может быть подано через разъем J2 к точке Vdd. Через этот же
разъем может быть реализовано управление внешней нагрузкой, например, используя
модуль BM146,
либо собрав исполнительное устройство самостоятельно, например, из набора NK146.
Инструкция
Прочитать инструкцию
Программное обеспечение
Скачать программное обеспечение
Внимание! Некоторые антивирусные программы ошибочно принимают ПО
за вредоносное (подозрение на вирусы). В действительности же данное ПО
вредоносного кода не содержит.
|
