Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Разъем Micro Fit
MX-43030-0008
Контакт, мама, луженые, 0,205?0,519mм2, 24AWG?20AWG
На складе ...
Производитель: MOLEX
код товара: 00-00073562
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Разъем Micro Fit
| | | |
|
Производитель |
MOLEX |
|
Тип разъема |
провод - плата |
|
Разъем |
контакт |
|
Вид разъемов |
"мама" |
|
Покрытие контакта |
позолота |
|
Сечение провода |
0,205...0,519mм2 |
|
Размер провода |
24AWG...20AWG |
|
Серия разъема |
Micro-Fit 3.0 |
|
Электрический монтаж |
обжим |
|
Механический монтаж |
на провод |
|
Максимальный ток |
5А |
|
Шаг контактов |
3мм |
| | |
|
 |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
 |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
 |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
 |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
 |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
 |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
 |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
 |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
 |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
 |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
 |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
 |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
 |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
 |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
|
Micro-Fit
3.0 |
|

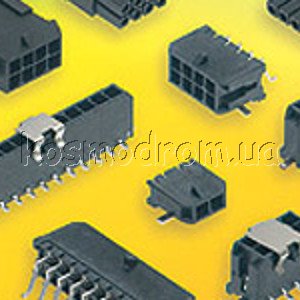

Разъемы серии
MicroFit 3.0 являются одними из наиболее распространенных разъемов
питания. Такое активное распространение они получили благодаря
эргономичному дизайну и высокому качеству изготовления.
Система
соединителей Micro-Fit 3.0™ - решение для создания компактных соединений
типа "кабель-кабель" (wire-to-wire) и "кабель-плата" (wire-to-board) с
одно- или двухрядным расположением клемм с шагом 3.00 мм и током каждой
цепи до 5А. Для корпусов данной серии разъемов существует множество
различных держателей и защитных колпачков. |
|
Однорядные разъемы |
Двухрядные разъемы |
|
   |
   |
|
|
|
|
|
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
|
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
|
|
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
|
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
|
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
|
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
|
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
|
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
|
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
|
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
|
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
|
|
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
|
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
|
Поставляемые компоненты
|
