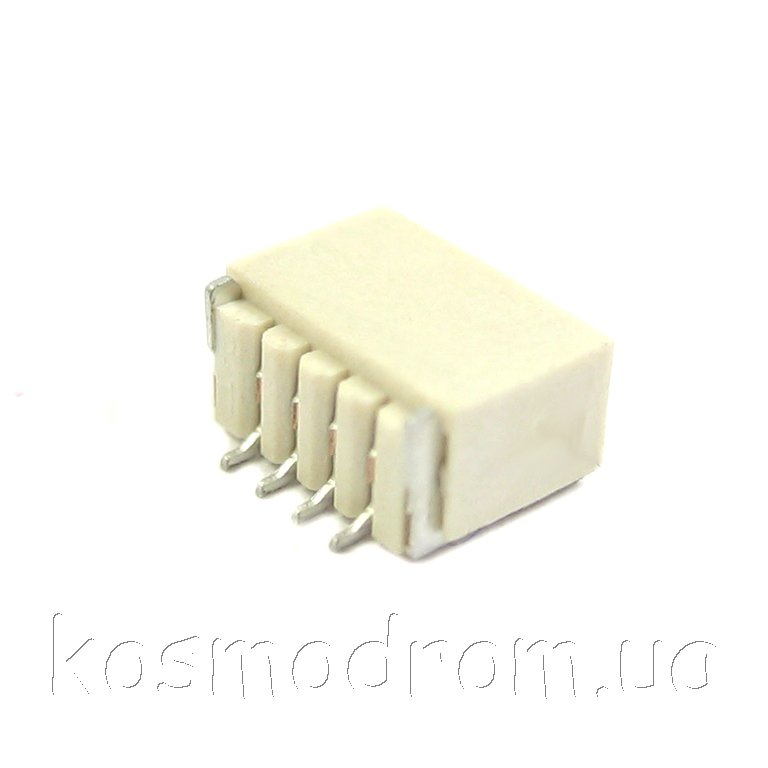

Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Разъемы сигнальные шаг 1.00 мм
NX1001-04SMR
Разъем: провод-плата: гнездо: папа : PIN:4: угловой: 1мм: 1x4: SMD
На складе ...
Производитель: KLS
Тип корпуса: KLS1-XF1-1.00-1-04-RM-R
код товара: 00-00040953
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Разъемы сигнальные шаг 1.00 мм
| | | |
|
Разъем |
гнездо
|
|
Тип разъема |
провод - плата
|
|
Вид разъемов |
"папа"
|
|
Шаг контактов |
1мм |
|
Кол-во выводов |
4 |
|
Электрический монтаж |
SMT |
|
Номинальное
напряжение |
50В |
|
Номинальный ток |
1А |
|
Материал контакта |
фосфор-бронза
|
|
Покрытие контакта |
луженые
|
|
Сопротивление
контакта макс. |
20мОм
|
|
Класс горючести |
UL94V-0
|
|
Напряжение пробоя |
500В |
|
Материал корпуса |
полиамид
|
|
Рабочая температура |
-25...85°C
|
|
Конфигурация выводов
разъема |
1x4 |
|
Пространственная
ориентация |
горизонтальный |
| | |
|
 |
