Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Разъемы сигнальные шаг 1.00 мм

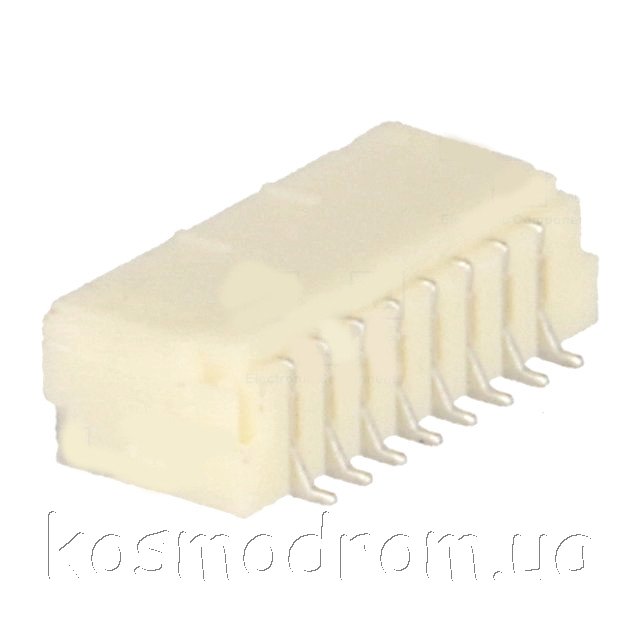

NX1001-08SMR
Разъем: провод-плата: гнездо: папа : PIN:8: угловой: 1мм: 1x8: SMD
На складе ...
Производитель: JOINT TECH
код товара: 00-00040962
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Разъемы сигнальные шаг 1.00 мм
| | | |
|
Производитель |
JOINT TECH
|
|
Разъем |
гнездо
|
|
Тип разъема |
провод - плата
|
|
Вид разъемов |
"папа"
|
|
Шаг контактов |
1мм |
|
Кол-во выводов |
8 |
|
Электрический монтаж |
SMT |
|
Номинальное
напряжение |
50В |
|
Номинальный ток |
1А |
|
Материал контакта |
фосфор-бронза
|
|
Покрытие контакта |
луженые
|
|
Сопротивление
контакта макс. |
20мОм
|
|
Класс горючести |
UL94V-0
|
|
Напряжение пробоя |
500В |
|
Материал корпуса |
полиамид
|
|
Рабочая температура |
-25...85°C
|
|
Конфигурация выводов
разъема |
1x8 |
|
Пространственная
ориентация |
горизонтальный |
| | |
|
 |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
 |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
 |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
 |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
 |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
 |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
 |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
 |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
 |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
 |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
 |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
 |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
 |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
 |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
 |
Гнезда с шагом 1 mm для
соединения типа "провод - плата" |
|
Производитель - JOINT
TECH
Разъем - гнездо
Тип разъема - провод - плата
Контакты - "папа"
Рабочая температура - -25...85°C
Напр. пробоя - 500 В
Шаг контактов - 1 мм |
Uном. - 50 В
Класс горючести - UL94V-0
Электрический монтаж - SMT
Мат-л корпуса - полиамид
Номин. ток - 1 А
Материал контакта - фосфор-бронза
Покрытие контакта - луженые
Rконт. макс. - 20 мОм |
|
|
