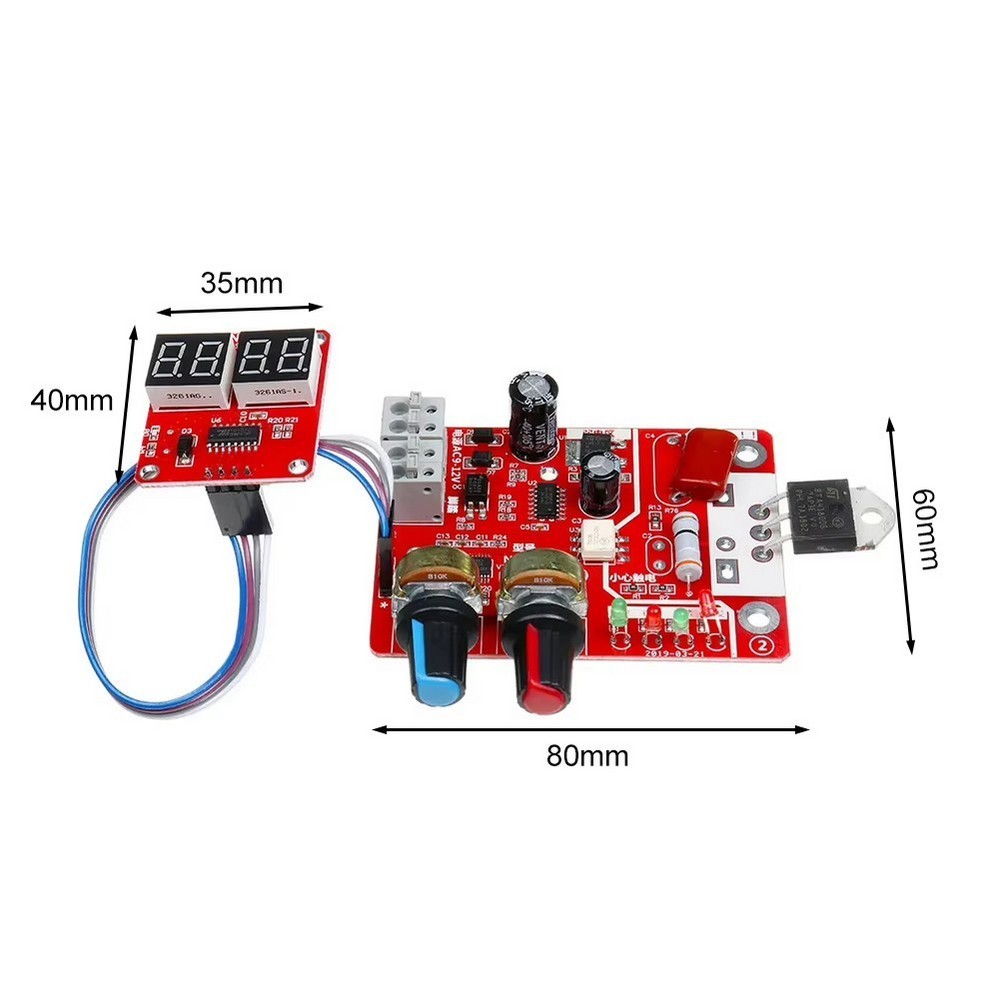

NY-D01 100A Board Панель управления для аппарата точечной сварки представляет собой контроллер, который разработан специально для DIY проектов или простой контактной сварки. Принцип управления заключается в фазовом сдвиге триггера с помощью тиристора для регулировки времени и тока, что позволяет добиться желаемого результата сварки.

Основные особенности этого контроллера:
Использование промышленного микроконтроллера STM8 в качестве центра управления.
Разделение силовых и управляющих цепей через оптопару для безопасной эксплуатации.
Применение быстросъемных клемм без винтов для подключения линии питания и ножного переключателя.
Ввод времени и тока осуществляется с помощью высокоточного однооборотного потенциометра, что гарантирует надежный и удобный ввод данных.
На плате установлены индикаторы питания, состояния, ножного переключателя и триггера, что делает рабочее состояние четко видимым.
Надежная схема обнаружения нулевого пересечения, обеспечивающая точность фазового сдвига тиристора.
Контроллер совместим с тиристором на 40А.
Цифровой интерфейс управления, который позволяет отображать текущее время и настройки тока.
Время ввода: 1-50 единиц (1 единица равна 20 мс), ввод тока: 30-99%.
