Oled дисплей

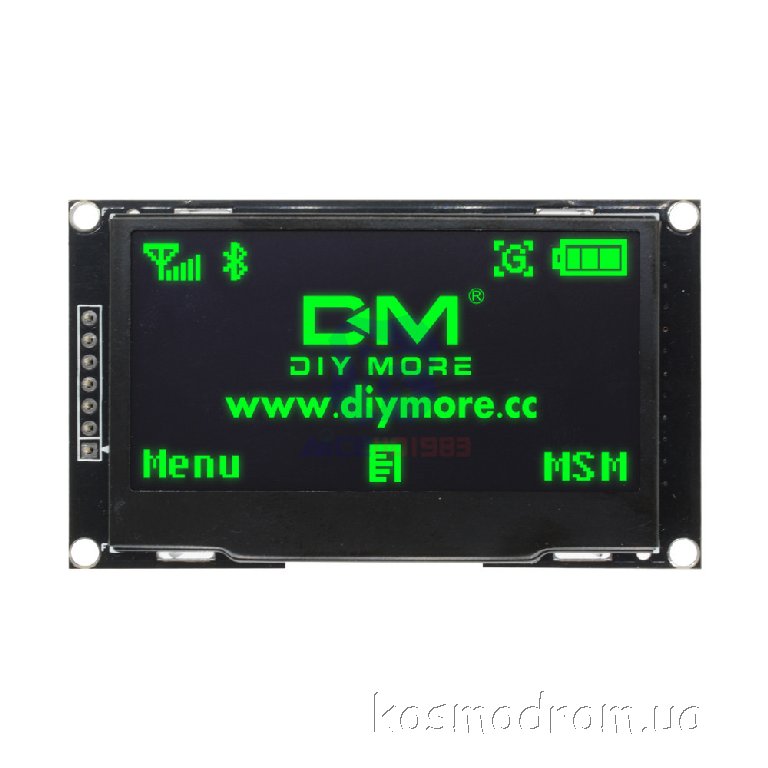

OLED-дисплей с диагональю 2,42 дюйма, разрешением 128x64 пикселей. Контроллер SSD1309, 7-контактный последовательный интерфейс SPI / IIC I2C для Arduino UNO R3 C51

Особенности:
Ключевая особенность OLED-технологии состоит в том, что пиксели самостоятельно излучают свет, а не подсвечиваются сторонними лампами, как в LCD-экранах. Дисплеи такого типа состоят из нескольких сверхтонких органических пленок. Чтобы заставить пиксели излучать свет, между пленками устанавливается пара проводников. На проводники поступает ток и они, в свою очередь, подсвечивают пиксели на экране.

В условиях низкой внешней освещенности, например, в темной комнате, OLED-экран может обеспечить более высокий коэффициент контрастности чем ЖК-экран.
Модуль дисплея OLED также имеет гораздо более быстрое время отклика, чем ЖК-дисплей.
Дисплей с небольшими размерами подходит для множества портативных устройств.

Выбор интерфейса: SPI или IIC можно с помощью резисторов R3, R4, R5
Для выбора интерфейса IIC необходим перепаять резистор с R4 на R3, а на R5 установить резистор (перемычку) 0 Ом

Характеристики:
Диагональ: 2.42"
Цвет свечения: Зеленый
Разрешение: 128x64
Контроллер: SSD1309
Напряжение питания: 3,3 В

Подключение:
1. GND(Power Supply Ground)
2. VCC(Power Supply Positive)
3. SCL(Clock Line)
4. SDA(Data Line)
5. RES(Reset Line)
6. DC(Data/Command)
7. CS(Chip Select)
