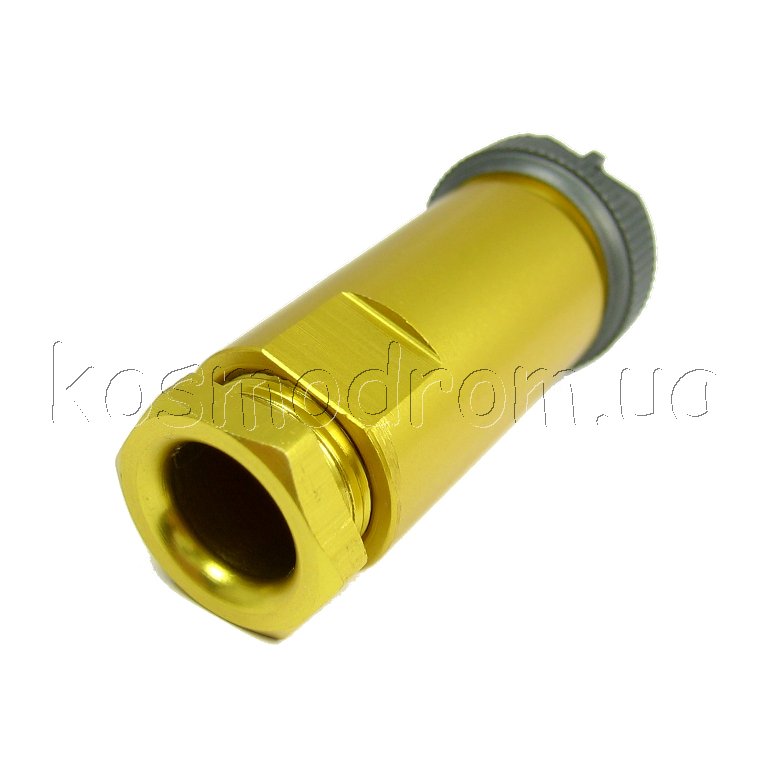

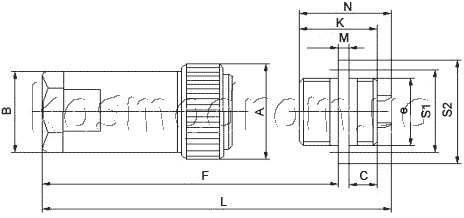

Цилиндрический
соединитель PC10TB Розетка. Разъем сертифицирован степенью защиты 50 по

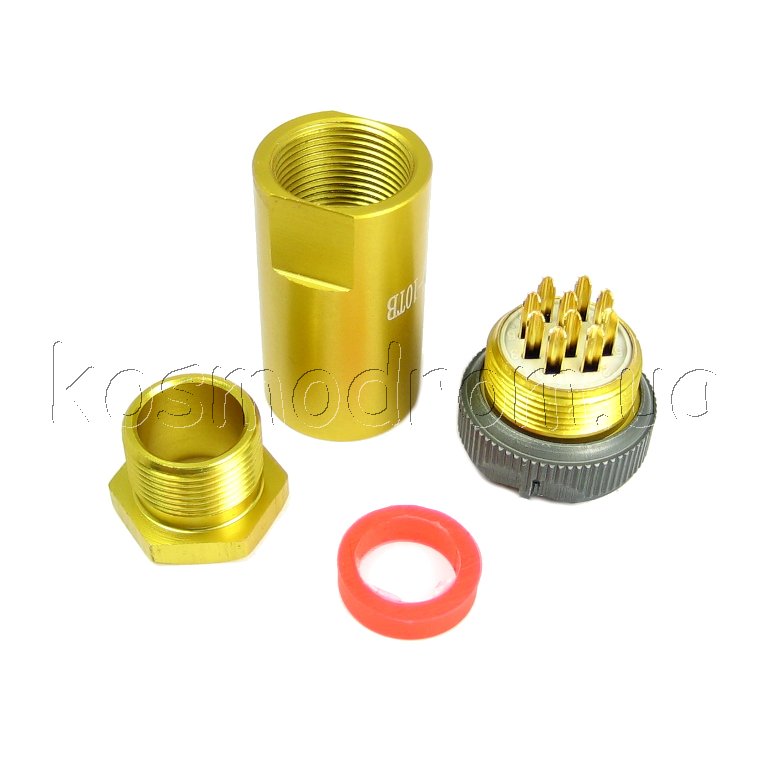

IP стандарту. Корпус разъёма разборный. Количество установленных
контактов 10, контакты гнездовые, под пайку провода. Разъёмы соединяются
резьбовым сочленением. По электрическим характеристикам разъем имеет
сопротивление контактов <5MΩ, а сопротивление изоляции <3000MΩ. Рабочее
напряжение соединителя может доходить до 250В, а возможный номинальный
ток составляет 5А. Протестированная рабочая температура разъема
составляет -55 ~ +125 °C.
Прочное резьбовое
сочленение соединителей PC(PY04), их малые габаритные размеры и вес
позволили дать очень широкое применение в электромеханических
соединениях, в цепях постоянного, переменного и импульсного токов.
Возможно герметичное исполнение кабельного штекера (для внутреннего
использования).
Поляризация корпусов соединителей — одношпоночная.
Количество контактов
10
Покрытие контакта
Золото
Монтаж(вид контакта)
Пайка, гнездовой контакт
Функциональное назначение (тип контакта)
Розетка (мама)
Тип сочленения разъемов
Резьбовое соединение
Рабочее напряжение
250В
Номинальный ток
5А
Сопротивление контактов
<5MΩ
Сопротивление изоляции
<3000MΩ
Вибрации, пиковое ударное ускорение
10-2000Гц 196м/с2
Механический удар, пиковое ударное
ускорение
196м/с2
IP стандарт
50
Рабочая температура
-55 ~ +125 °C
Влажность
93% при 40°C
Атмосферное давление
101.33~6.7кПа
Система обозначенийPC
PC
7
TB
вилка
1
2
3
4
Наименование разъема
Количество контактов
4, 7, 10, 19
Покрытие контаков золото или серебро
Корпус
TB — Всеклиматическое исполнение
C — кожух разъема, хвостовая часть корпуса
Конструктивное исполнение
вилка — на блок, штыревые контакты;
розетка — на кабель, гнездовые контакты
Возможно герметичное исполнение кабельных штекеров
PC соединители - широко применяются для
внутреннего монтажа.
Надежное резьбовое сочленение электрических
соединителей PC(PY04), их малые габаритные размеры и вес позволили
дать очень широкое применение в электромеханических соединениях, в
цепях постоянного, переменного и импульсного токов
Надежное резьбовое сочленение электрических соединителей PC(PY04),
их малые габаритные размеры и вес позволили дать очень
широкое применение в электромеханических соединениях, в
цепях постоянного, переменного и импульсного токов. Способ
монтажа — прямоугольный фланец.
Широко применяются для
внутреннего монтажа. Корпуса электрических соединителей
могут быть желтого либо зеленого цвета.
- Рабочее напряжение —
250В;
- Номинальный ток — 5А;
- Сопротивление контактов — <5MΩ;
- Сопротивление изоляции — <3000MΩ;
- IP стандарт — 50;
- Покрытие контакта — Золото;
- Выносливость/износостойкость, циклы — 500;
- Вибрации, пиковое ударное ускорение — 10-2000Гц 196м/с2;
- Механический удар, пиковое ударное ускорение — 196м/с2;
- Рабочая температура — -55 ~ +125;
- Влажность — 93% при 40°C;
- Атмосферное давление — 101.33~6.7;
Прочное резьбовое сочленение соединителей PC(PY04), их малые
габаритные размеры и вес позволили дать очень широкое
применение в электромеханических соединениях, в цепях
постоянного, переменного и импульсного токов. Возможно
герметичное исполнение кабельного штекера (для внутреннего
использования).
Широко применяются для
внутреннего монтажа. Корпуса электрических соединителей
могут быть желтого либо зеленого цвета.
- Рабочее напряжение —
250В;
- Номинальный ток — 5А;
- Сопротивление контактов — <5MΩ;
- Сопротивление изоляции — <3000MΩ;
- IP стандарт — 50;
- Покрытие контакта — Золото;
- Выносливость/износостойкость, циклы — 500;
- Вибрации, пиковое ударное ускорение — 10-2000Гц 196м/с2;
- Механический удар, пиковое ударное ускорение — 196м/с2;
- Рабочая температура — -55 ~ +125;
- Влажность — 93% при 40°C;
- Атмосферное давление — 101.33~6.7;
