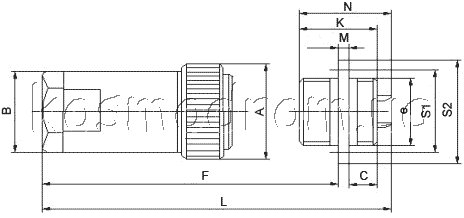

Цилиндрический
соединитель PC7TB Вилка. Разъем сертифицирован степенью защиты 50 по IP
стандарту. Разъем устанавливается на блок с помощью монтажного фланца.
Количество установленных контактов 7, контакты штыревые, под пайку
провода. Разъёмы соединяются резьбовым сочленением. По электрическим
характеристикам разъем имеет сопротивление контактов <5MΩ, а
сопротивление изоляции <3000MΩ. Рабочее напряжение соединителя может
доходить до 250В, а возможный номинальный ток составляет 5А.
Протестированная рабочая температура разъема составляет -55 ~ +125 °C.
Надежное резьбовое
сочленение электрических соединителей PC(PY04), их малые габаритные
размеры и вес позволили дать очень широкое применение в
электромеханических соединениях, в цепях постоянного, переменного и
импульсного токов. Способ монтажа — прямоугольный фланец.
Поляризация корпусов соединителей — одношпоночная
Количество контактов
7
Покрытие контакта
Золото
Монтаж(вид контакта)
Пайка, штыревой контакт
Функциональное назначение (тип контакта)
Вилка (папа)
Тип сочленения разъемов
Резьбовое соединение
Рабочее напряжение
250В
Номинальный ток
5А
Сопротивление контактов
<5MΩ
Сопротивление изоляции
<3000MΩ
Вибрации, пиковое ударное ускорение
10-2000Гц 196м/с2
Механический удар, пиковое ударное
ускорение
196м/с2
IP стандарт
50
Рабочая температура
-55 ~ +125 °C
Влажность
93% при 40°C
Атмосферное давление
101.33~6.7кПа
Система обозначенийPC
PC
7
TB
вилка
1
2
3
4
Наименование разъема
Количество контактов
4, 7, 10, 19
Покрытие контаков золото или серебро
Корпус
TB — Всеклиматическое исполнение
C — кожух разъема, хвостовая часть корпуса
Конструктивное исполнение
вилка — на блок, штыревые контакты;
розетка — на кабель, гнездовые контакты
Возможно герметичное исполнение кабельных штекеров
PC соединители - широко применяются для
внутреннего монтажа.
Надежное резьбовое сочленение электрических
соединителей PC(PY04), их малые габаритные размеры и вес позволили
дать очень широкое применение в электромеханических соединениях, в
цепях постоянного, переменного и импульсного токов
Надежное резьбовое сочленение электрических соединителей PC(PY04),
их малые габаритные размеры и вес позволили дать очень
широкое применение в электромеханических соединениях, в
цепях постоянного, переменного и импульсного токов. Способ
монтажа — прямоугольный фланец.
Широко применяются для
внутреннего монтажа. Корпуса электрических соединителей
могут быть желтого либо зеленого цвета.
- Рабочее напряжение —
250В;
- Номинальный ток — 5А;
- Сопротивление контактов — <5MΩ;
- Сопротивление изоляции — <3000MΩ;
- IP стандарт — 50;
- Покрытие контакта — Золото;
- Выносливость/износостойкость, циклы — 500;
- Вибрации, пиковое ударное ускорение — 10-2000Гц 196м/с2;
- Механический удар, пиковое ударное ускорение — 196м/с2;
- Рабочая температура — -55 ~ +125;
- Влажность — 93% при 40°C;
- Атмосферное давление — 101.33~6.7;
Прочное резьбовое сочленение соединителей PC(PY04), их малые
габаритные размеры и вес позволили дать очень широкое
применение в электромеханических соединениях, в цепях
постоянного, переменного и импульсного токов. Возможно
герметичное исполнение кабельного штекера (для внутреннего
использования).
Широко применяются для
внутреннего монтажа. Корпуса электрических соединителей
могут быть желтого либо зеленого цвета.
- Рабочее напряжение —
250В;
- Номинальный ток — 5А;
- Сопротивление контактов — <5MΩ;
- Сопротивление изоляции — <3000MΩ;
- IP стандарт — 50;
- Покрытие контакта — Золото;
- Выносливость/износостойкость, циклы — 500;
- Вибрации, пиковое ударное ускорение — 10-2000Гц 196м/с2;
- Механический удар, пиковое ударное ускорение — 196м/с2;
- Рабочая температура — -55 ~ +125;
- Влажность — 93% при 40°C;
- Атмосферное давление — 101.33~6.7;
