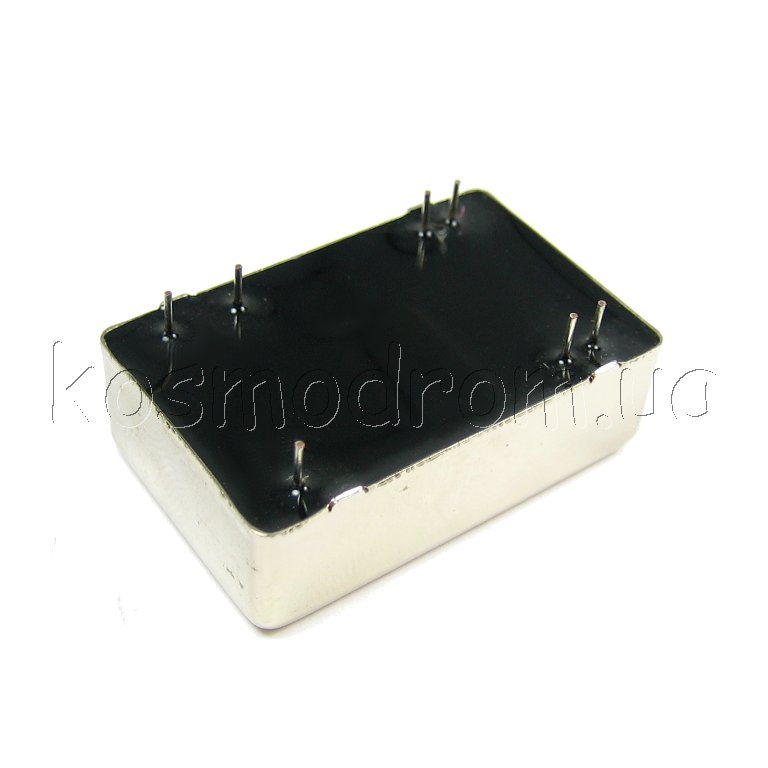

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия
DC/DC преобразователи на печатную плату PEN5-483R3E2:1LF DC/DC конвертор: 5 Вт, корпус PCB DIP24, выход 3.3В @ 1.2А, вход: 36…72 [48] В, -40...85 °C, изоляция вх-вых: 1.5 кВ На складе ... Производитель: PEAK Тип корпуса: DIP24(stand) код товара: 00-00043320 СКАЧАТЬ PDF
Немецкая компания PEAK
представляет серию нестабилизированных DC-DC преобразователей PEN5. DC/DC
преобразователи с широким входным диапазоном, стабилизированным выходом,
гальванической развязкой и выходной мощностью 5 Вт.
Особенности:
КПД до 80%
Входной «П образный» LC фильтр
Частота преобразования: 260 кГц (тип)
Уровень шумов на выходе (в полосе 20 МГц): < 60 мВ (размах)
Рабочий температурный диапазон: 40…+85 °С
Технические
характеристики:
Монтаж
на
плату
Выходная мощность
5 Вт
Количество каналов
1
Входное напряжение
36...72
В
Параметры выходов
3.3 В
Возможности
стандарт
Комплекс защит
короткого
замыкания
Номинальное входное напряжение
48 В
Напряжение 1 выхода
3.3 В
Ток 1 выхода
0...1.2
мА
Уровень пульсаций
50 мВ
КПД
84 %
Напряжение изоляции вход-выход
1000
В
Размер
31.75×20.32×10.16
мм
Рабочая температура
-40...85
С
DC/DC преобразователь мощностью 4-6 Вт, корпус: для монтажа на печатную
плату DIP24 экранированный, производства компании PEAK серии PEN5
Для поддержания уровня напряжения питания
сенсора на конце длинного шлейфа используются преобразователи постоянного
напряжении мощностью 3...5 Вт с широким (2:1) или ультрашироким (4:1) входом
Мощность: 5 Вт
Количество выходов: 1 или 2
КПД: до 80 %
Уровень пульсаций (размах): 60 мВ
Электрическая прочность изоляции вход-выход: 1500 В AC
Диапазон изменения входного напряжения DC: 2:1; 4:1
Защита от короткого замыкания (авторестарт)
Суффикс LF означает отсутствие свинца
Габариты: 31.8 x 20.3 x 10.2 мм, масса: 19 г
Корпус: DIP24 экранированный
Диапазон рабочих температур: -40...85 °C
Полная герметичность
Металлический экранированный корпус
Варианты с одним или двумя выходами
