Пост-карта

У многих выпусков материнских плат отсутствует спикер или индикатор загрузочной цепи, по которым можно было бы судить о пригодности в использовании материнских плат для их дальнейшего использования в работе системного блока. Пост карта используется для ремонта и диагностики материнских плат, которое позволяет анализировать о работоспособности материнской платы.

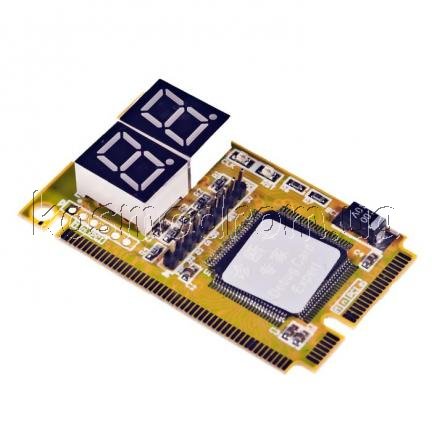

POSTCARD-MINI работает с большинством ноутбуков. Цифровой дисплей показывает результаты диагностики материнской платы. Это помогает в поиске проблем с материнской платой при отсутствии изображения на матрице, либо вообще отсутствии включения ноутбука. На цифровом дисплее отображается код ошибки и наличие RST/CLK сигнала. Цифровой дисплей состоит из 7 сегментов, также две точки, которые показывают статус сигналов RST и CLK. Точка на левом цифровом дисплее показывает RST, на правом CLK. Когда ноутбук имеет Reset статус точка на левом дисплее будет светиться. При наличии сигнала CLK на ноутбуке точка на правом дисплее будет светиться. Сами коды ошибок необходимо использовать в зависимости от используемого БИОС ноутбука. Они все расположены на сайтах производителей БИОС.

Обратите внимание: данная POST карта будет работать только на тех материнских платах, BIOS которых был выпущен до 2005 года. На других версиях БИОСа не гарантируется работа в штатном режиме. Данное утверждение относится к версиям БИОСа от таких производителей, как Award, Phoenix и AMI.

Характеристики:
Отображение состояния: цифровой индикатор (две цифры из семи сегментов+2 точки), LED-индикаторы CLK и RST.
Интерфейсы: Mini PCI, Mini PCI Express, LPC.
Размеры карты: 50 х 30 х 9 мм.
