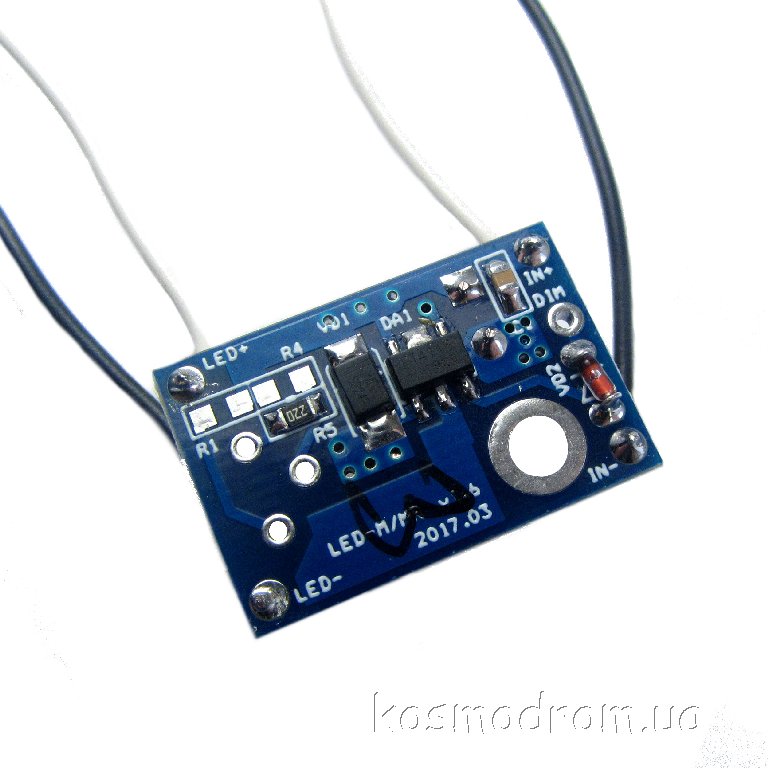

Драйвер светодиода 350 мА.

Плата представляет собой понижающий импульсный стабилизатор тока для питания мощных светодиодов с номинальным током 350 мА. Плата может работать в диапазоне питающих напряжений до 6-ти до 30 вольт.
Плата с номинальным током нагрузки 350 миллиампер может быть использована для питания трех последовательно включенных светодиодов мощностью 1 Ватт от 12 вольт, либо шести светодиодов - от напряжения 24 вольта.

Подключение:
Регулирование яркости может быть выполнено одним из двух способов. Первый способ аналоговый – в этом случае регулирование осуществляется с помощью переменного резистора сопротивлением 200 кОм, подключенного между клеммами Х2 и Х5. Второй способ – цифровой, регулирование осуществляется изменение коэффициента заполнения широтномодулированного сигнала логического уровня, подаваемого на ту же клемму Х5 относительно минуса входного питания (клеммы Х2). Частота регулирующего сигнала может быть в диапазоне от 100 Гц до 20 кГц. Если вход DIM (Х5) оставлен не подключенным, то плата выдает максимально возможный для данной конфигурации ток нагрузки.

Подключение: провода


Внимание: Несоблюдение правильной полярности напряжения питания приводит к выходу драйвера из строя.
