Осциллограф QDSO |

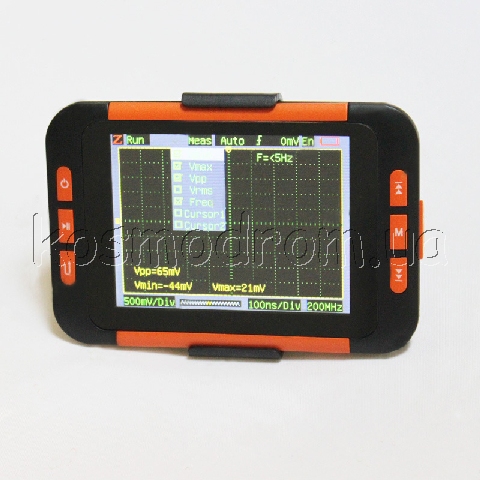

QDSO – новая разработка за
2012 год. Представляет собой простой карманный одноканальный цифровой
запоминающий осциллограф с большим экраном (в сравнении с DSO NANO и DSO
QUAD). |
![](../pic/QDSO-2.jpg) |
QDSO имеет на борту
CYCLONE II EP2CST144C8N от ALTERA, 64Mb H-die SDRAM K4S641632N, АЦП
AD9288-BSTZ-100, TFT 3½ inch дисплей 320*240 (графический контролер RAiO
RA8872), Lion 1000 mA аккумулятор. |
![](../pic/QDSO-3.jpg) |
Технические
характеристики.
- Частота выборок (дискретизации, семплирования): до 200 МГц
- Аналоговая полоса пропускания: до 40 МГц
- Разрешение по вертикали: 8 бит
- Чувствительность по вертикали: от 10mV/Div до 10V/Div (шаг 1, 2, 5)
- Погрешность: ± 3%
- Импеданс: 1МΩ, 25pF
- Защита по входу: 50 Vpk (защитные диоды)
- Развертка по горизонтали: от 100ms/Div до 1ns/Div (шаг 1, 2, 5)
- Размер буфера: 4К
- Режим запуска развертки: Auto, Normal, Single
- Условия запуска развертки: фронт, спад, фронт/спад, без условия
- Уровень триггера запуска: регулируется
- Автонастройка: есть
- Измерения: Vmin, Vmax, Vpp, Vrms, Freq, курсорные (V1, V2, ∆V, ∆T)
- Дисплей: TFT 3½ inch 320*240 (видимая область 70 х 52 мм)
- Аккумулятор: Lion 1000mA (время автономной работы 2-3 часа)
- Габаритные размеры: 110 х 75 х 13 мм
|
![](../pic/QDSO-4.jpg) |
Комплект поставки:
- Осциллограф QDSO с подставкой;
- QDSO User Manual;
- кабель USB;
- адаптер AC/DC;

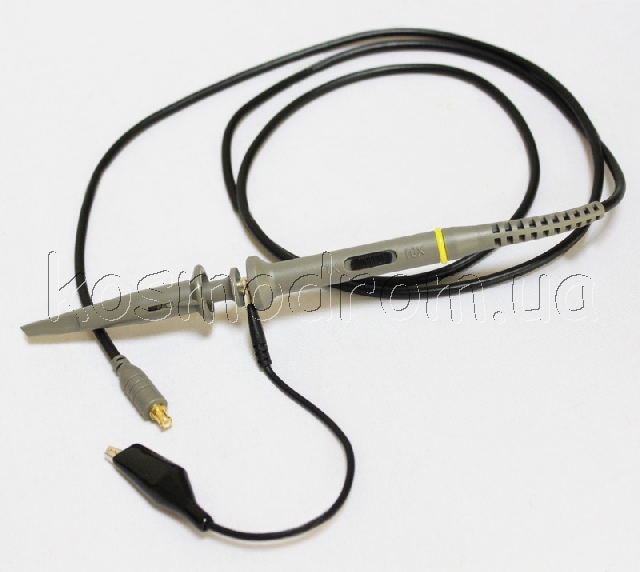

- осциллографический щуп. |
смотри так же |
Щуп с делителем и разъемом MCX для мини
осциллографов DS201, DS203, DSO201, DSO203 (DSO NANO, DSO QUAD, QDSO). |
|
| | |
