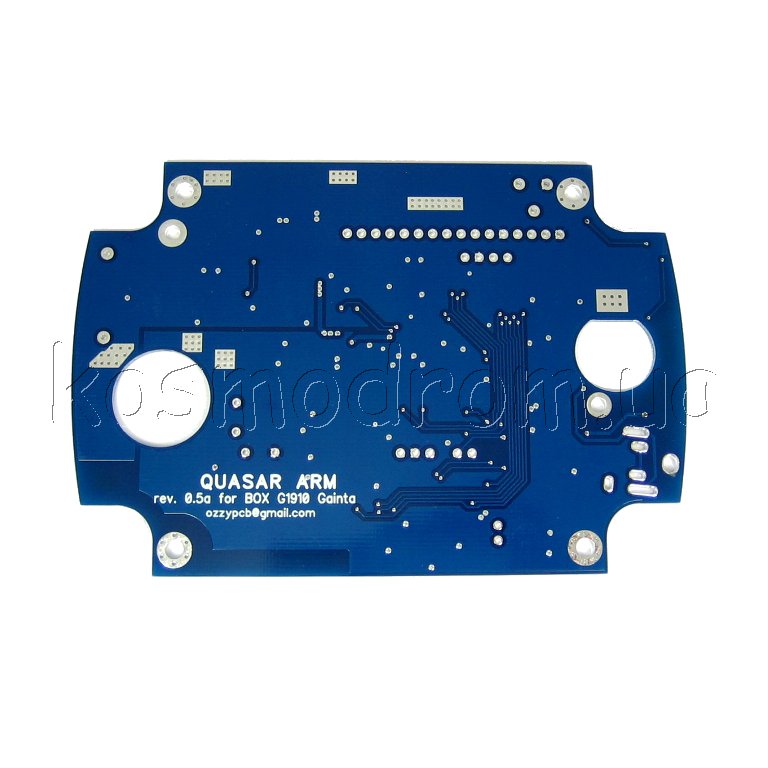

Плата металлодетектора Quasar ARM rev.06
Плата предназначена для самостоятельной сборки металлодетектора Quasar ARM.

Схема отличается от оригинальной схемы некоторыми доработками:
- В цепях аналогового питания применены малошумящие стабилизатор и операционный
усилитель LT6203. Усилитель можно использовать в корпусе SO-8(SOIC-8) LT6203CS8 и MSOP-8 LT6203CMS8. Если уровень шумов не важен – можно использовать MCP6022.
- Защита от неправильного подключения элемента питания доработана с учетом минимального падения напряжения на данном узле.
- Предусмотрено электронное отключение питания с лицевой панели кнопкой. В отключенном состоянии схема ток не потребляет, тем самым исключается потребление тока при выключенном приборе.
- Питание дисплея осуществляется от отдельного стабилизатора, уровень напряжения питания дисплея 3,3 Вольта или 5 Вольт выбирается типом установленного стабилизатора напряжения.
- На плате есть возможность собрать узел регулировки тока в датчике, сама схема изменена по сравнению с версией 05 , так как в этом варианте уровень шумов ниже.
- На плате есть возможность собрать узел ФМ передатчика и если необходимо - усилитель ФМ передатчика
- Предусмотрено место для установки USB-COM TTL конвертора CP2102 для перепрошивки микроконтроллера не разбирая корпус
- Плата рассчитана на установку в корпус Gainta G1910

Скачать подробное описание, схему и прошивку.

Плата собирается в несколько этапов:
1) Собрать схему защиты от неправильного подключения элемента питания, схему включения питания, запаять стабилизаторы. Проверить работоспособность собранных узлов. Управление питанием: кратковременно нажимаем кнопку включения питания - питание включается. Нажимаем и удерживаем кнопку - питание отключается.
2) Собрать узел на CP2102, конвертер запаиваем в первую очередь.
3) Собрать всю остальную часть устройства.
4) Прошить процессор STM32 через USB TTL конвертор или SWD порт.
5) Подключить дисплей, включить прибор, отрегулировать контрастность.
6) При установке ФМ передатчика звук автоматически переключается на него, необходимо в меню настроек выключить ФМ передатчик для вывода звука на динамик.
7) Подключить прибор к датчику, настроить , проверить работоспособность.
