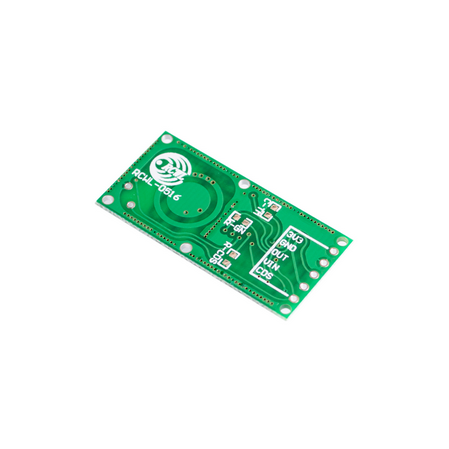

Модуль радара, работающего на эффекте доплера. Благодаря особенностям
распространения микроволнового излучения, позволяет обнаруживать
движение даже за небольшими препятствиями.
В основу работы датчика заложен эффект Доплера - изменение частоты
отражённой волны, вследствие движения излучателя, приёмника или
отражателя. В данном модуле частота излучаемой им радиоволны меняется
вследствие движения отражателя (препятствия).
Модуль построен набазе чипа RCWL-9196 который оснащён передатчиком и
приёмником.
Датчик сработает если приёмник примет сигнал, частота которого
незначительно отличается от частоты сигнала передатчика:
Передатчик излучает радиоволну на определённой частоте.
Если в зоне действия датчика нет объектов способных отражать
радиоволны, то приёмник
ничего не примет и датчик не сработает.
Если в зоне действия датчика имеются неподвижные объекты способные
отражать радиоволны,
то приёмник примет радиоволну передатчика, отражённую от этих объектов,
но частота
принятой радиоволны будет равна частоте сигнала передатчика и датчик не
сработает.
Если в зоне действия датчика имеется объект способный отражать
радиоволны, который
приближается к датчику (движется), то приёмник примет отражённую от
объекта радиоволну,
частота которой будет выше чем у сигнала передатчика и датчик сработает.
Если в зоне действия датчика имеется объект способный отражать
радиоволны, который
удаляется от датчика (движется), то приёмник примет отражённую от
объекта радиоволну,
частота которой будет ниже чем у сигнала передатчика и датчик сработает.
Напряжение питания от 4 до 28 В постоянного тока, подаётся на выводы «VIN»
и «GND» модуля.
Не подключайте питание к выходу «3V3» модуля.
Вывод модуля «3V3» является выходом стабилизированного напряжения 3,3 В.
От этого напряжения можно запитывать другие маломощные устройства,
например, микроконтроллер.
Характеристики:
Входное напряжение питания: 4...28 В DC.
Потребляемый ток: до 3 мА (номинально 2,8 мА).
Дальность обнаружения: до 9 м (номинально до 5 м).
Мощность передатчика: до 30 мВт (номинально до 20 мВт).
Частота передатчика: 3,181 ГГц.
Время задержки до сброса триггера: 2 сек ±30%.
Выходное напряжение питания: 3,2 ... 3,4 В (номинально 3,3 В).
Максимальный ток на выходе «3V3»: до 100 мА.
Рабочая температура: -20...+80 °С.
Температура хранения: -40...+100 °С.
Габариты: 17,3х35,9 мм |
