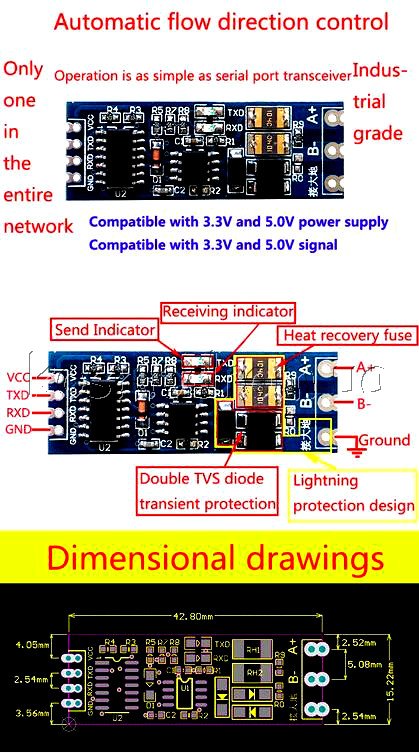

Конвертер выполнен
в промышленном исполнении платы, модуль оснащен защитой от грозы и
аппаратным автоматическим контролем потока (Automatic Flow Control)
для работы в сложных погодных условиях.
Также имеет защиту интерфейса - на плате установлены три
двунаправленных TVS диода (Transient Voltage Suppression Diode —
полупроводниковый ограничитель напряжения или супрессор) и два
самовосстанавливающихся предохранителя.
Преобразователь может выполнять конверсию между TTL сигналом и RS485
сигналом, но RS-485 работает в режиме полудуплекса.
В этом режиме может выполняться двухсторонняя связь, но она может
производиться в одном направлении в конкретный момент времени.
Отсутствует потребность дополнительного контроля «прием-передача»,
т.к. имеет автоматический аппаратный контроль потока.
На плате конвертера установлен терминальный резистор 120 Ом между
линиями «A» и «B», также два светодиода для индикации приема и
передачи по сигнальным линиям «RXD» и «TXD»
Характеристики:
Напряжение питания: 3.3 или 5 В.
Дальность работы по «RS-485»: 800 м.
Сопротивление согласующего резистора: 120 Ом
Рабочие температура: -40…+85 С
