| | | ![](pic/SCR-15.7.jpg) Нажми на картинку, чтобы увеличить ее
![](pic/SCR-15.7-2.jpg)

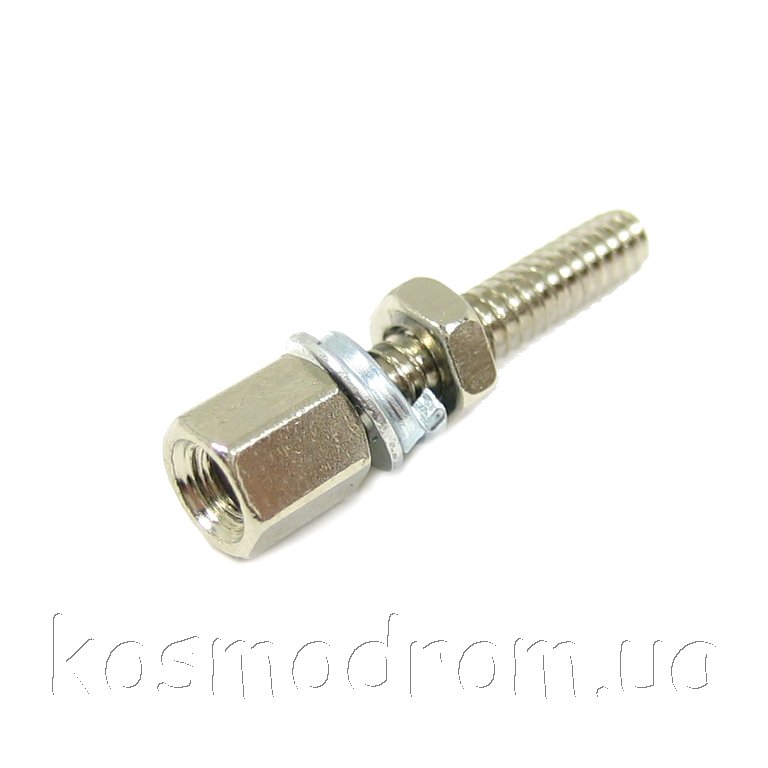

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | D-SUB корпус SCR-15.7 Крепеж для D-SUB. 4-40UNC. Длина: 15,7 (+/-1) мм.
На складе ... Производитель: KLS Тип корпуса: KLS1-4-40UNC-15.7 код товара: 00-00057047
СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел: D-SUB корпус
![Перейти в раздел - D-SUB корпус](fotki/dsubconnectorbox.jpg)
| | | |

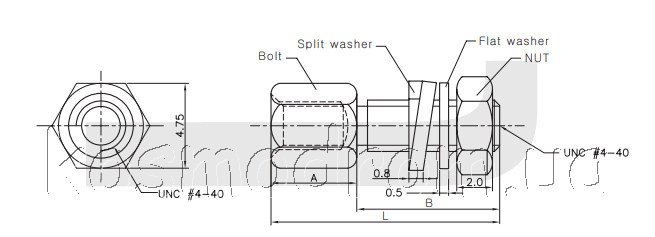

Тип |
Крепеж D-SUB |
Резьба |
4-40UNC / M3 |
Общая длина |
15,7 мм. |
Ключ |
4,75 мм. |
Размер А |
4,8 мм. |
Размер В |
10,9 мм. |

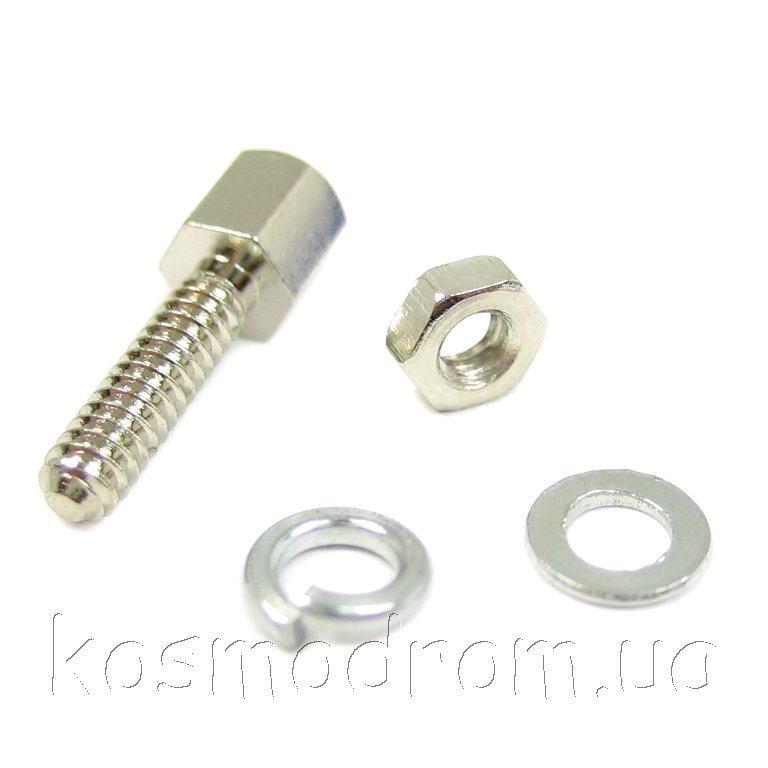

Комплектация |
шайба, гровер, гайка |
![](pic/SCR-SIZE.jpg)
| | |
![](pic/SCR-15.7.jpg)
![](pic/SCR-15.7-1.jpg)
![](pic/SCR-15.7-2.jpg)
![](../../../pic/NX1001-10SMR.jpg) |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
![](../../../pic/NX1250-08SMR.jpg) |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
![](http://www.kosmodrom.com.ua/pic/DS1065-03-2X9S8BV.jpg) |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
![](../../../pic/NX1501-06SMS.jpg) |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
![](../../../pic/NXW.jpg) |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
![](../../../pic/NX2500-05SMR.jpg) |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
![](../../../pic/NCDG-04.jpg) |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
![](../../../pic/NS25-W4K.jpg) |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
![](../../../pic/MF3-12F.jpg) |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
![](../../../pic/MFGK-12.jpg) |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
![](../../../pic/NS39-W5K.jpg) |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
![](../../../pic/N42GP-22.jpg) |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
![](../../../pic/NX5080-04SMR.jpg) |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
![](../../../pic/NLSG-2X3.jpg) |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
D-SUB корпус для разъёма.
Предназначены для защиты соединения кабеля, который смонтирован в
разъем,от воздействия внешних факторов. Корпуса могут иметь форму
призмы или прямоугольника. Для удобства идентификации корпуса
разъемов могут быть окрашены в различные цвета. Существуют корпуса с
напылением - металлизированные. Разъемы серии D-SUB (полное название
D -Subminiature) состоят из контактной колодки со штыревыми
контактами в два, три или четыре ряда причем количество контактов в
первом ряду на один больше, чем во втором. Контакты разъема защищены
металлическим кожухом, напоминающим по форме букву D, благодаря чему
исключается возможность неправильного соединения. |
|
