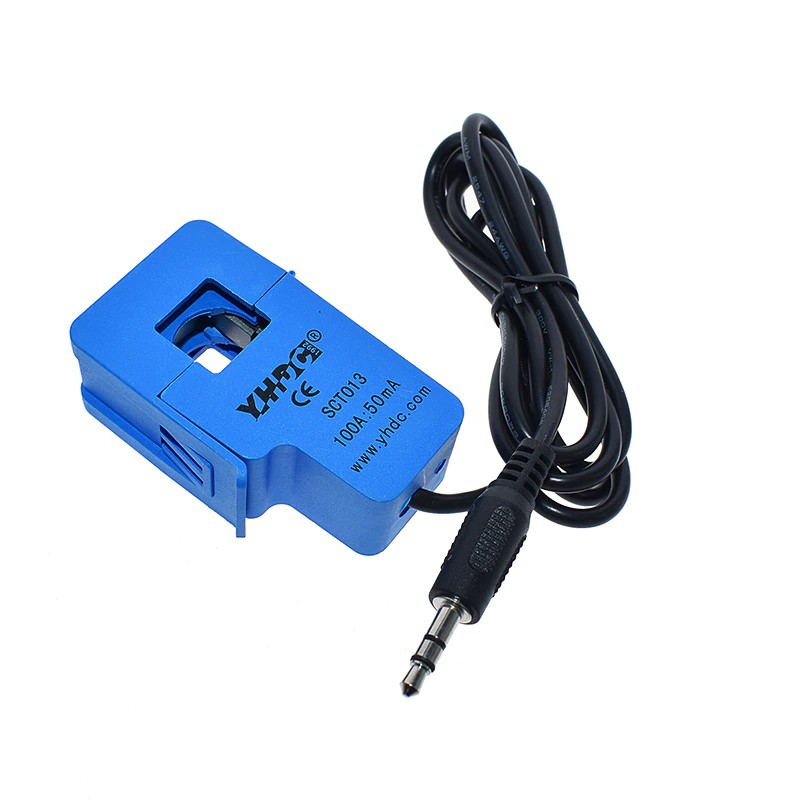

SCT-013 представляет
собой неинвазивный датчик тока и может использоваться в системах
мониторинга энергопотребления, защиты электрооборудования при проверке
линий электропередач без вмешательства в силовую электрическую сеть.

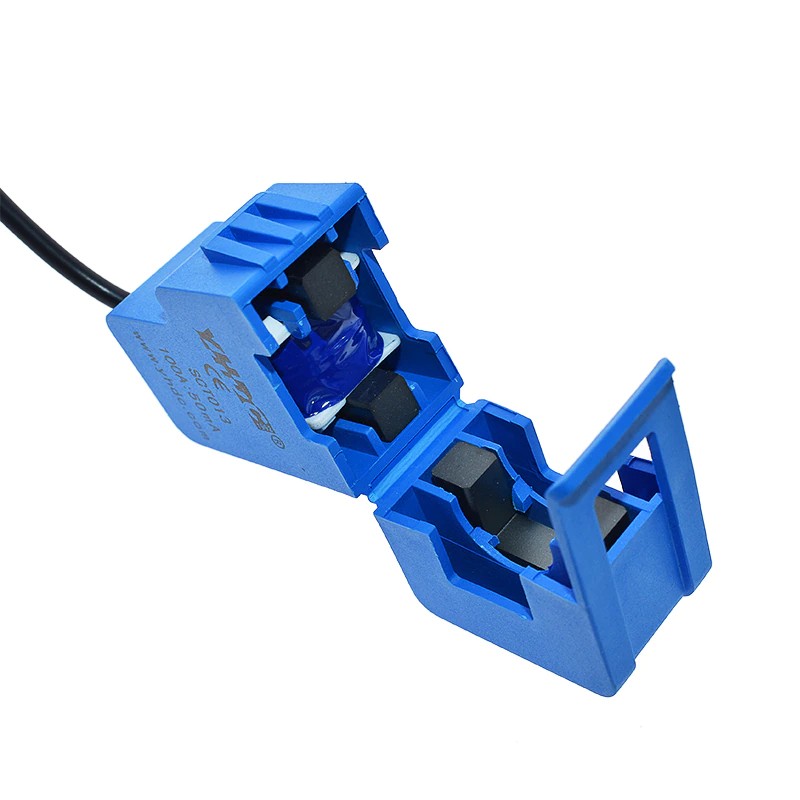

Принцип похож на работу трансформатора. Силовой кабель пропускается
через датчик, и по сути является первичной обмоткой трансформатора с
одним витком. На магнитопровод намотан тонкий медный провод в несколько
тысяч витков
Для использования
датчика тока SCT-013 нужно создать схему подключения. Подключить SCT-013
напрямую к микроконтроллеру невозможно т.к. он имеет токовый выходной
сигнал
Характеристики:
выходной ток: 100A
выходное напряжение: 1В
проходной ток: 0-100A
рабочее напряжение до 660V
диапазон частот: 50Hz-1KHz
макс.диаметр провода: 13 мм
нелинейность: +/- 3%
кабель с контактом jack 3,5 мм
длина кабеля 1.5 м
Рабочая температура от-25*С до +70*С
материал сердечника: феррит
Каталог продукции:
ДАТЧИКИ ТОКА
Компания Allegro
Microsystems Inc. специализируется на разработке и производстве
аналого-цифровых силовых микросхем и датчиков тока на основе эффекта
Холла.
Изделия Allegro Microsystems работают в расширенном диапазоне температур,
что позволяет использовать их в жестких условиях эксплуатации.
Основными областями применения являются системы автомобильной и силовой
электроники, промышленная автоматика, аппаратура общего применения.
ACS712
Датчик для измерения постоянного и переменного тока до 30А на эффекте
Холла, интегрированный в малогабаритный корпус SOIC8, имеющий
гальваническую развязку с напряжением пробоя 2,1 кВ (RMS).
ACS713
Модификация датчика тока ACS712 для измерения постоянного тока.
ACS754
Последняя и наиболее высокоточная серия датчиков для измерения
переменного и постоянного тока до 200А.
ACS755
Модификация датчика тока ACS754 для измерения постоянного тока.
ACS758
Датчик для измерения постоянного или переменного тока от 0 до 200А с
максимальной частотой до 120 кГц , имеющий гальваническую развязку
силовых и сигнальных цепей .
Датчики,
выполненные в виде микросхемы, состоят из очень точного линейного датчика
Холла, интегрированного на кристалл микросхемы, и медного проводника,
размещенного близко к кристаллу. Электрический ток, протекая через
проводник, создает магнитное поле, которое фиксируется датчиком Холла и
преобразуется в напряжение, пропорциональное значению входного тока.
Высокая точность, гальваническая изоляция измерительной схемы,
термостабильность и малые габариты делают датчики хорошим решением для
применения в преобразовательной технике, бытовой, автомобильной и
промышленной электронике.
Датчики тока
компании Honeywell (рис. 15) позволяют решать множество задач в области
силовой электроники: создание систем обратной связи в электроприводном
оборудовании для управления и защиты, а также измерение и контроль
значений постоянного, переменного и импульсного тока в широких пределах с
высокой точностью. Подразделяются на линейные и компенсационные.
