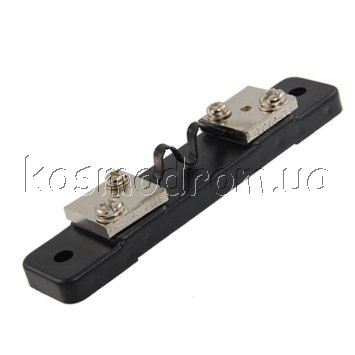

Shunt DC 15A 75mV
Шунт измерительный 15 А. 75 мВ.
На складе ...
код товара: 00-00047311
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Шунты
| | | |
|
Шунт измерительный
с номинальным падением напряжения 75 мВ предназначен для расширения
диапазонов измерений показывающих и регистрирующих приборов
постоянного тока, используется совместно с цифровыми амперметром или
вольтамперметром.
Измерительный шунт преобразует силу тока, протекающего через него, в
напряжение, имеет небольшое сопротивление и применяется, главным
образом, в цепях постоянного тока.
Измерительный шунт представляет собой резистор с 4 точками
подключения. Два входных зажима шунта, к которым подводится ток,
называются токовыми, а два выходных зажима, с которых снимается
напряжение, называются потенциальными.
|
Технические характеристики:
Номинальный ток: 15А
Падение напряжения: 75 мВ
Класс точности: 0.5
Рабочая температура: -25...+40 С
Габаритные размеры: 120x25x15мм |
|
|
| | |
|
Шунты |
|
Измерительные шунты
Шунт является простейшим измерительным преобразователем тока в
напряжение. Измерительный шунт представляет собой четырехзажимный
резистор. Два входных зажима шунта, к которым подводится ток I,
называются токовыми, а два выходных зажима, с которых снимается
напряжение U, называются потенциальными.
К потенциальным зажимам шунта обычно присоединяют измерительный
механизм измерительного прибора.
Измерительный шунт
характеризуется номинальным значением входного тока Iном и
номинальным значением выходного напряжения Uном. Их отношение
определяет номинальное сопротивление шунта:
Rш= Uном / Iном
Шунты применяются
для расширения пределов измерения измерительных механизмов по току,
при этом большую часть измеряемого тока пропускают через шунт, а
меньшую — через измерительный механизм. Шунты имеют небольшое
сопротивление и применяются, главным образом, в цепях постоянного
тока с магнитоэлектрическими измерительными механизмами. |
|
 |
|
При работе шунтов с измерительными приборами на переменном токе
возникает дополнительная погрешность от изменения частоты, так как
сопротивления шунта и измерительного механизма поразному зависят от
частоты.
Добавочные резисторы
Добавочные резисторы являются измерительными преобразователями
напряжения в ток, а на значение тока непосредственно реагируют
измерительные механизмы вольтметров.
Добавочные резисторы служат для расширения пределов измерения по
напряжению вольтметров различных систем и других приборов, имеющих
параллельные цепи, подключаемые к источнику напряжения. Сюда
относятся, например, ваттметры, счетчики энергии, фазометры и т. д.
Добавочные резисторы изготовляются обычно из изолированной
манганиновой проволоки, намотанной на пластины или каркасы из
изоляционного материала. Они применяются в цепях постоянного и
переменного тока.
Добавочные резисторы,
предназначенные для работы на переменном токе, имеют бифилярную
обмотку для получения безреактивного сопротивления.
При применении добавочных резисторов не только расширяются пределы
измерения вольтметров, но и уменьшается их температурная
погрешность.
|
|
