| | | ![](pic/SMA1112A63G150.jpg) Нажми на картинку, чтобы увеличить ее
![](pic/SMA1112A63G150-1.jpg)

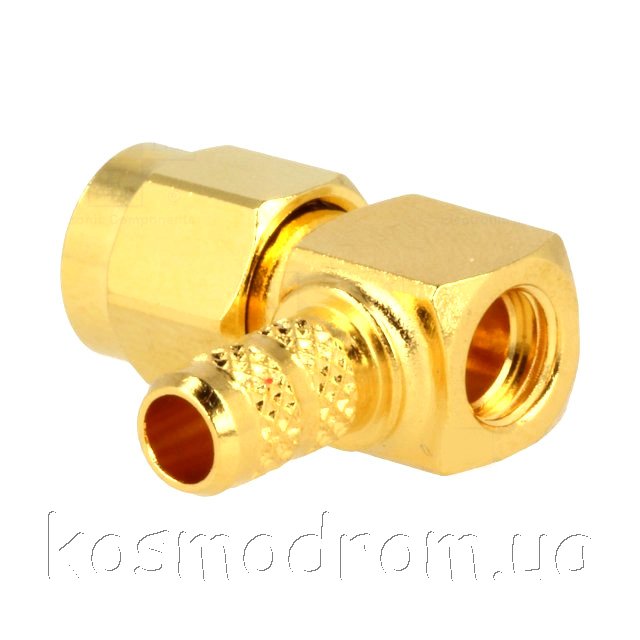

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Разъемы ВЧ SMA 12.4ГГц SMA1112A63G150 Тип:SMA, вилка, папа, угловой, позолота, под обжим,на кабель. Частота макс.12.4ГГц
На складе ... Производитель: AMPHENOL код товара: 00-00040244
Кол-во | Цена без НДС, грн | Купить |
| Раздел: Разъемы ВЧ SMA 12.4ГГц
![Перейти в раздел - Разъемы ВЧ SMA 12.4ГГц](fotki/smaconnector124ghz.jpg)
| | | |
Производитель |
AMPHENOL
|
Разъем |
вилка
|
Тип разъема |
SMA |
Вид разъемов |
"папа"
|
Пространственная
ориентация |
угловой 90°
|
Волновой импеданс |
50Ом |
Вид кабеля |
B7806A, KX15,
L190-16, L910-30, LMR195, M17-28, RG141, RG303, RG58(A) |
Электрический монтаж |
обжим
|
Механический монтаж |
на провод
|
Материал изолятора |
тефлон
|
Покрытие контакта |
позолота
|
Частота макс. |
12.4ГГц |
| | |
![](pic/SMA1112A63G150.jpg)
![](pic/SMA1112A63G150-1.jpg)
![](../../../pic/NX1001-10SMR.jpg) |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
![](../../../pic/NX1250-08SMR.jpg) |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
![](http://www.kosmodrom.com.ua/pic/DS1065-03-2X9S8BV.jpg) |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
![](../../../pic/NX1501-06SMS.jpg) |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
![](../../../pic/NXW.jpg) |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
![](../../../pic/NX2500-05SMR.jpg) |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
![](../../../pic/NCDG-04.jpg) |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
![](../../../pic/NS25-W4K.jpg) |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
![](../../../pic/MF3-12F.jpg) |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
![](../../../pic/MFGK-12.jpg) |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
![](../../../pic/NS39-W5K.jpg) |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
![](../../../pic/N42GP-22.jpg) |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
![](../../../pic/NX5080-04SMR.jpg) |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
![](../../../pic/NLSG-2X3.jpg) |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
|
|
![](../prod/amphenol.jpg) |
Профессиональные
высокочастотные разъемы SMA на 12.4 ГГц
производства компании AMPHENOL |
Производитель
AMPHENOL
Тип разъема
SMA
Покрытие контакта
позолота
Волн. импеданс
50 Ω
Сопротивление контакта макс.
2 мΩ
Сопротивление изоляции мин.
5000 МΩ
Частота макс.
12,4 ГHz
Коэффициент стоячей волны
1,15
Материал изолятора
тефлон |
