Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Разъемы ВЧ SMB

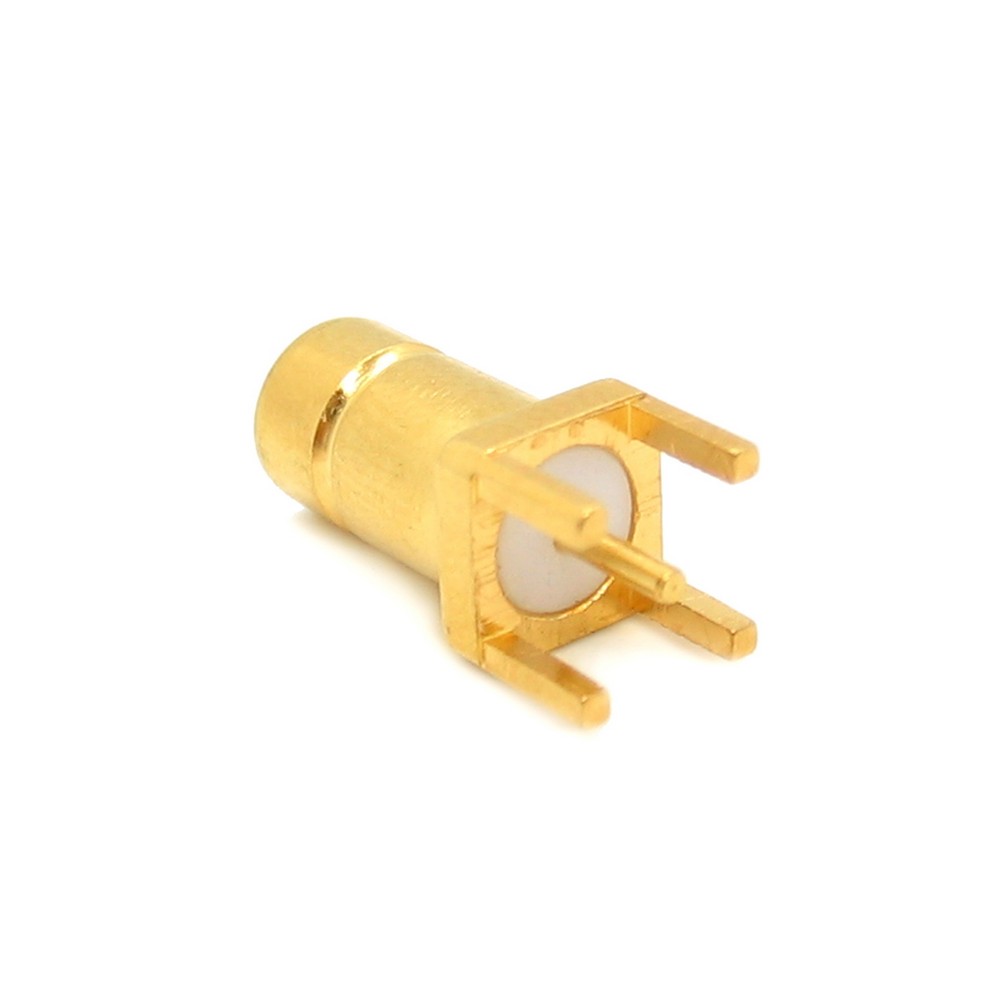

SMB-75JH
SMB-разъем, прямой, папа, на плату. 75 Ом
На складе ...
код товара: 00-00067498
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Разъемы ВЧ SMB
| | | |
|
Разъем
типа SMB |
|
Разъем типа SMB (Sub-Miniature
version B) – межблочные и межплатные соединения для передачи сигналов.
Был разработан в 1960-х годах. Данные коннекторы представляют собой
миниатюрный вариант SMA, но с механизмом соединения розетки и вилки "snap-on".
Сегодня можно встретить коннекторы с волновым сопротивлением 50 и 75 Ом.
Оптимальный КСВН коннекторов гарантирован только в диапазоне 0-4 ГГц,
хотя их коаксиальная линия обеспечивает предельную частоту до 11 ГГц.
Серии SMB включает в себя угловые и прямые кабельные соединители вилка и
розетка, коннекторы для поверхностного монтажа, монтажа в отверстия
платы, установки на приборную панель, а также различные адаптеры. Монтаж
кабеля в соединитель производят путем пайки, обжима, или пайки и обжима.
Характеристики:
Тип разъема: SMB
Вид разъема: "папа"
Тип корпуса: прямой
Сопротивление: 75 Ом
Частота макс.: 4 ГГц
Рабочее напряжение: 250
В
Рабочая температура:
-65 ... 165 С
Монтаж: на плату
 |
| | |
|
 |
