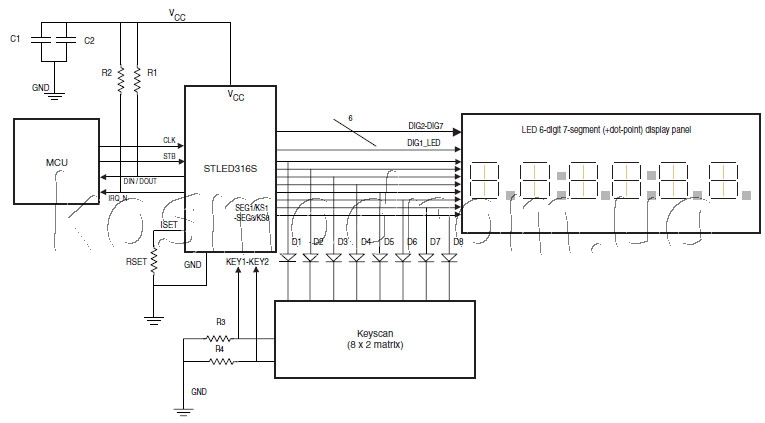

Драйвер LED индикаторов STLED316SMTR от STMicroelectronics упрощает вывод данных на 7-сегментный светодиодный индикатор, беря на себя все заботы по организации динамической индикации, формировании стабильного тока через сегменты (до 40 мА) и управлению яркостью (8 значений).
Дополнительно микросхема позволяет подключать матрицу из 16 клавиш, при этом на микроконтроллере потребуется задействовать минимальное количество портов ввода-вывода. Для формирования цифр достаточно записать данные во внутренние регистры драйвера, при этом для обновления отдельных позиций не обязательно переписывать все значения.
Передача информации производится с помощью последовательного 3-проводного интерфейса. К драйверу можно подключать семисегментные индикаторы с общим анодом (до 6 знакомест) либо до 48 независимо управляемых светодиодов. Максимальное значение тока задается с помощью единственного внешнего резистора. Высокая устойчивость к помехам обеспечивается триггером Шмитта на входных линиях.
Микросхема STLED316SMTR работает в диапазоне температур от -40 до 85°C и содержит встроенный механизм мягкого старта.
