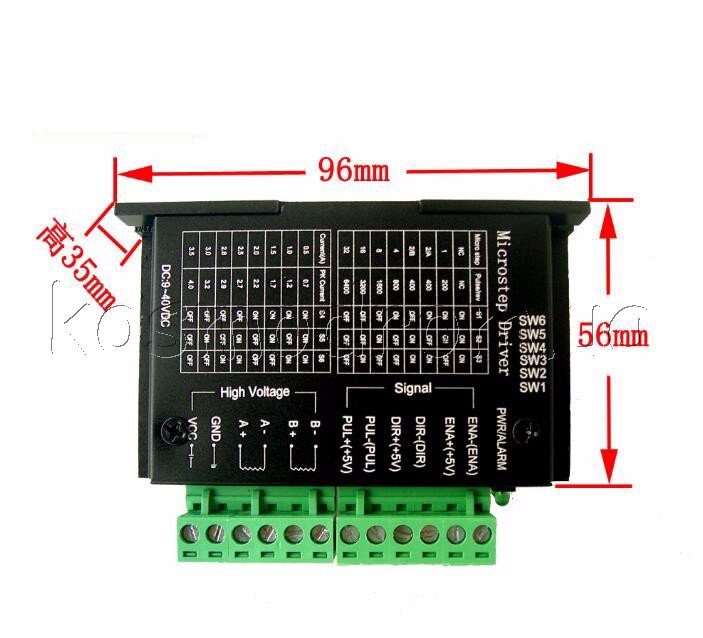

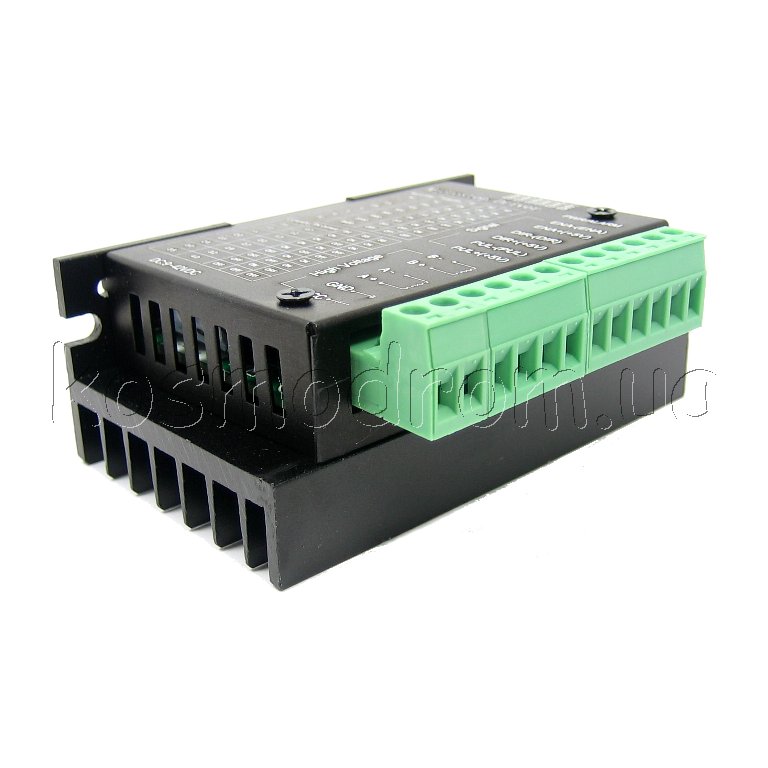

Драйвер шагового двигателя 4,5 А

Устройство на основе драйвера-контроллера шаговых двигателей на обновленной микросхеме TB6600HG.
Пригодна для построения профессиональных и любительских систем ЧПУ на шаговых двигателях высокой мощности.
По сравнению с предыдущим поколением драйвера TB6560AHG выходная мощность в TB6600HG увеличилась в два раза (до 200W), в данной модели увеличен рабочий ток до 5А, увеличено рабочее напряжение до 50В, увеличена максимальная рабочая частота и добавлены схемы защиты.

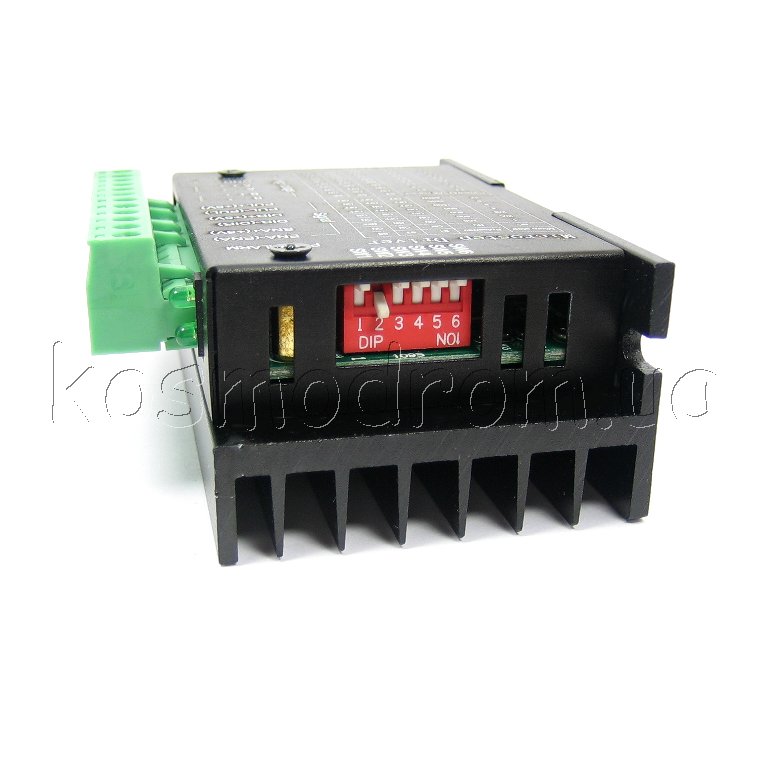

Благодаря использованию ШИМ модуляции и интеллектуального управления током, к драйверу можно подключить шаговые двигатели широкого диапазона напряжения питания и тока, микросхема сама ограничит максимальный ток на установленном уровне. Например можно использовать шаговый двигатель с рабочим напряжением 5 В. при питании силовой части более 40 В., достаточно установить переключателями ограничение тока соответственно рабочему току для данного двигателя.

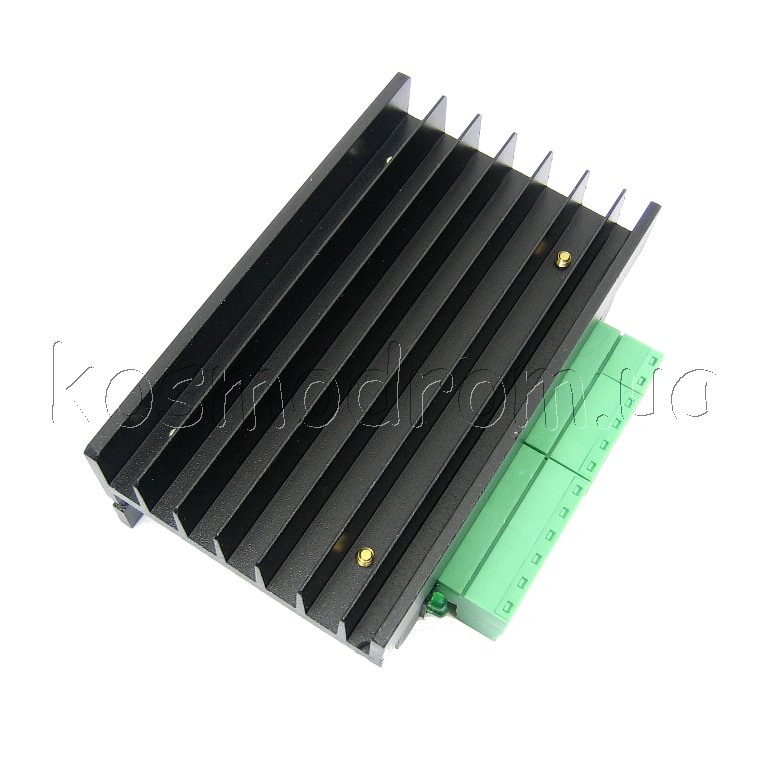

Массивный алюминиевый радиатор с возможностью крепления на основание для дополнительного теплоотвода.


Характеристики:
Напр. питания схемы управления: 4.5-5.5 В.
Напр. питания силовой части: 8-50 В.
Рабочий ток: 0,5...4,5 А (макс.в течение 100 мс: 5 А.)
Максимальная частота ШИМ: 200кГц.
Режимы микрошага: 1/1, 1/2, 1/4, 1/8, 1/16.
