Стерео
усилитель класса АВ
УМЗЧ TDA7269A
относится к классу АВ и предназначен для использования в усилителях
Hi-Fi класса. Микросхема имеет тепловую защиту, защиту от короткого
замыкания выходов на корпус и шину питания. В микросхеме встроены
функции MUTE и STAND-BY.

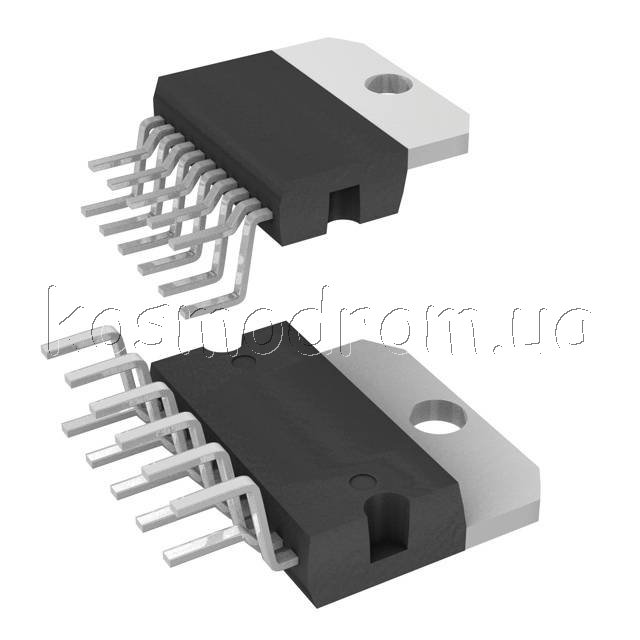

Микросхема выполнена в Multiwatt 11 корпусе, крепиться на радиатор
одним крепежным болтом. Усилитель мощности низкой частоты обладает
высокой выходной мощностью 2×10Вт. КНИ составляет 10% на нагрузке 8
Ом при напряжении ±14В.
Микросхема имеет широкий диапазон напряжений ±20В. TDA7269 оснащена
тепловой защитой от перегрузки и короткого замыкания (КЗ) к земле.
Высококачественная микросхема разработана специально для
усилительной аппаратуры: музыкальных центров, аудио магнитол,
радиоприемников, широко применяется в стереотелевизорах.
Характеристики:
Тип корпуса: Multiwatt 11
Режим работы усилителя: АВ
Конфигурация каналов: 2
Выходная мощность на канал: 14 Вт.
Минимальная нагрузка: 8 Ом
Напряжение питания: 5...20 В.
Ток собственного потребления: 60 мА
Диапазон рабочих температур: 0...70 С
Усилители низкой частоты компании STMicroelectronics
продукция компании
STMicroelectronics на складе в Харькове
большой выбор -
приемлемые цены - необходимые количества на
складе - качество проверенного производителя
В
настоящее время стала доступна широкая номенклатура импортных интегральных
усилителей низкой частоты. Их достоинствами являются удовлетворительные
электрические параметры, возможность выбора микросхем с заданной выходной
мощностью и напряжением питания, стереофоническое или квадрафоническое
исполнение с возможностью мостового включения.
Для изготовления конструкции на основе интегрального УНЧ требуется минимум
навесных деталей. Применение заведомо исправных компонентов обеспечивает
высокую повторяемость и, как правило, дополнительной настройки не
требуется.
Усилитель звуковой частоты (УЗЧ),
усилитель низкой частоты (УНЧ), усилитель мощности звуковой частоты (УМЗЧ)
— прибор (электронный усилитель) для усиления электрических колебаний,
соответствующих слышимому человеком звуковому диапазону частот, таким
образом к данным усилителям предъявляется требование усиления в диапазоне
частот от 20 до 20 000 Гц по уровню -3 дБ
