Терморегулятор с индикацией 12 В. -50…110 С°

Предназначен для использования в таких областях, как: домашние и производственные системы отопления, системы кондиционирования, инкубаторы, морозильные или охладительные установки, системы нагрева воды.

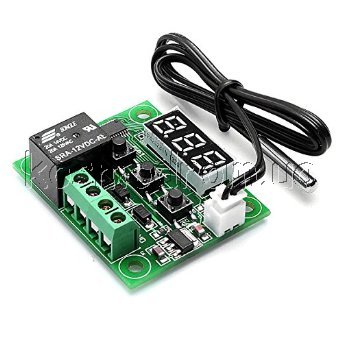

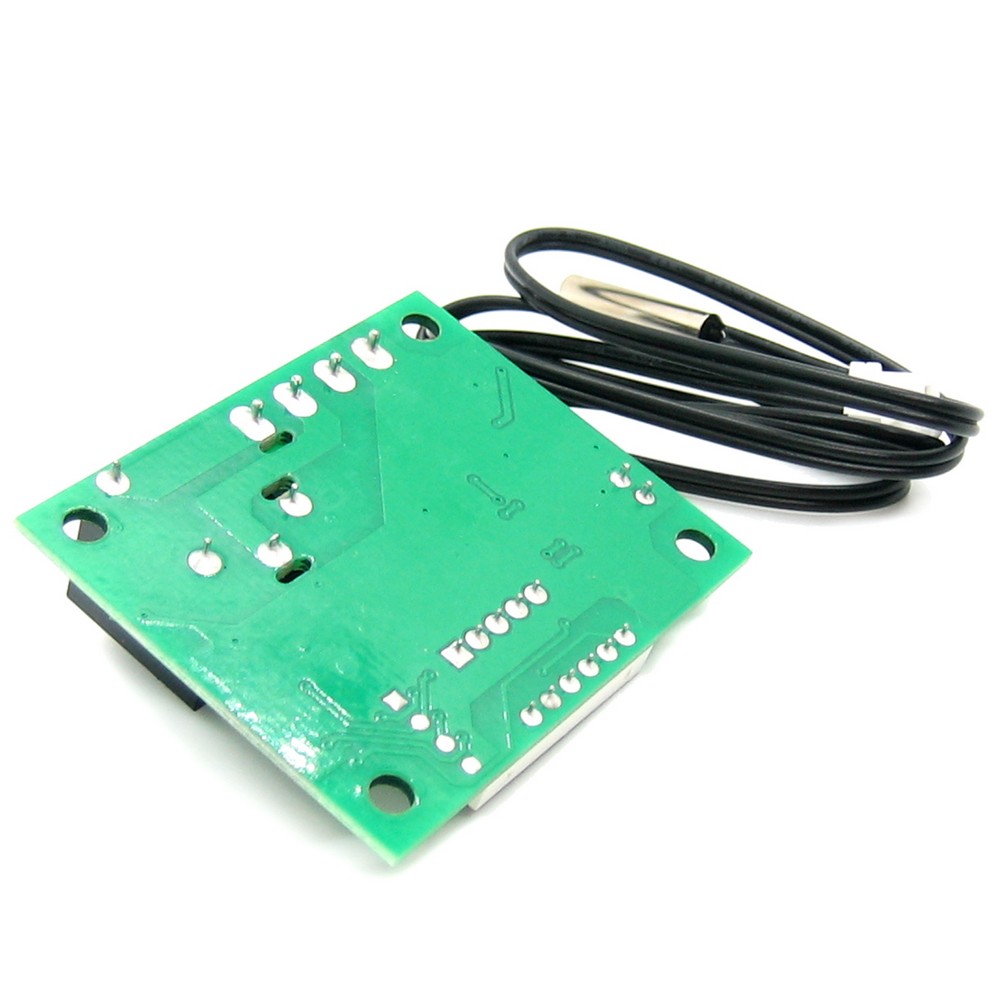

Программируемый термрорегулятор предназначен для контроля температуры в диапазоне от -50°C до +110°C. Он может работать в паре с нагревателем или охладителем. Программируемый термрорегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «K0/K1»
для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура.


Подготовка к работе
1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и «GND» (минус 12V).
2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)) После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура,
измеренная выносным датчиком температуры.

Установка и настройка заданной температуры
Для установки температуры контроля кратковременно нажмите кнопку "SET", после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку "SET", или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора».
Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.

Меню терморегулятора:
При нажатии кнопки "SET", то кнопками "+" и "-" можно задать температуру включения реле (если текущая температура НИЖЕ этого значения, то контакты силовых клемм замыкаются.)
Термостат должен работать в паре с нагревателем или охладителем.
Если нажать на кнопку "SET" и удерживать более 5 секунд, то термостат переходит в режим настроек. Доступны следующие настройки:
P0 - выбор нагревателя или охладителя.
P1 - гистерезис (0.1-15 °C, по умолчанию 2 °C)
P2 - задание верхнего рабочего предела температуры (по умолчанию 110°C)
P3 - задание нижнего рабочего предела температуры (по умолчанию -50°C)
P4 - коррекция температуры (-7 +7°C, по умолчанию 0)
P5 - задержка включения/выключения реле (0-10 сек., по умолчанию 0)
P6 - сигнал аварийного превышения температуры (0 +110 °C, по умолчанию выключен)

Характеристики
Габаритные размеры: 40 x 48 x 14 мм
Диапазон измерения и программирования температуры: -50°C …110°C
Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность управления: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность гистерезиса: 0,1°C
Гистерезис: 0,1…15°C
Время обновления показаний: 0,5 секунд
Напряжение питания, В: 12 VDC
Датчик: NTC 10K 0.5%, длина кабеля 0,5 м, водозащита
Максимальный ток нагрузки: 5A / 220VAC; 15A / 14VDC
Температура окружающей среды: -10…60°C
Влажность окружающей среды: 20 – 85 %
Потребляемый ток: 30 mA
Потребляемый ток при работе реле: 65 mA
Способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC; 15A / 14VDC)
(при больших нагрузках, используйте контактор или твердотельное реле большей мощности).
