Температурные
контроллеры с ЖК-дисплеем и ПИД-регулятором серии
ТХ применяются для
высокоточного автоматического регулирования температурных показателей в
технологических процессах и отображении их на ЖК-дисплее.
Термоконтроллеры серии TX обладают высоким быстродействием (50 мс) и
точностью регулирования (0,3%), что позволяет использовать их в
областях, требующих постоянства температурных параметров
технологического процесса.

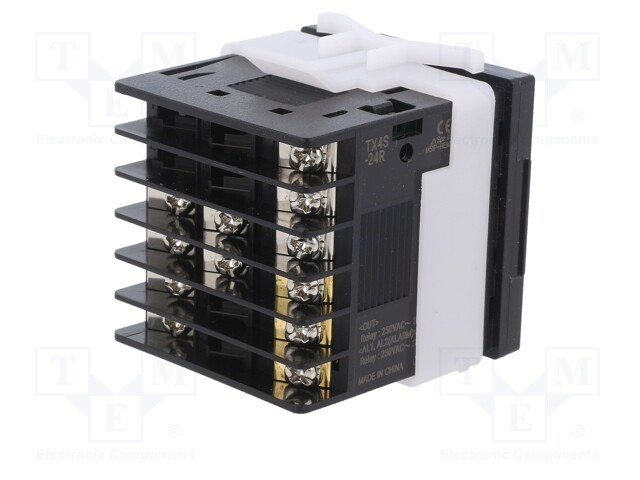

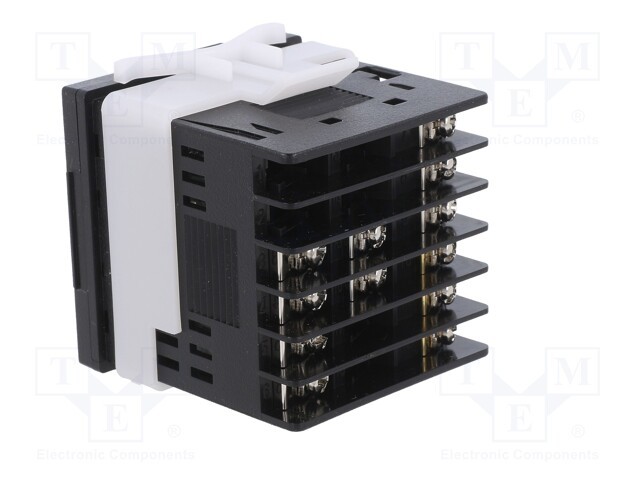

Температурный контроллер Autonics TX с ЖК-экраном имеет малые габариты,
что упрощает установку в ограниченных пространствах, и большой
ЖК-дисплей для сохранения видимости параметров для персонала.
Прибор имеет различные выходы: релейный, ТТР, настраиваемый токовый
(переключение между выходом по току и ТТР), коммуникационный RS485 и
выход сигнализации, это дает возможность внедрять контроллер в любую
систему автоматизации.
Модельный ряд термоконтроллеров Autonics TX
Разнообразные модификации контролеров Autonics TX дают возможность
подобрать устройство под определенённую операцию, технологичскую
нагрузку и систему автоматизации предприятия.
Принцип работы
термоконтроллеров Autonics TX
Действие температурного контроллера с ЖК-дисплеем и ПИД-регулятором
основано на формировании сигнала обратной связи от датчиков температуры
на контроллер. Этот сигнал имеет три составляющие:
Пропорциональная составляющая. Она фиксирует величину расхождения
температурных показателей среды от контрольных параметров;
Интегральная составляющая. Показывает интегральное значение отклонения
параметров на отрезке времени;
Дифференциальная составляющая. Определяет скорость происходящих
расхождений.
У термоконтроллера с ПИД-регулятором и ЖК-дисплеем серии ТХ настройка
проводится в ручном или автоматическом режимах.
Выход управления контроллера позволяет осуществлять мониторинг процессов
нагрева и охлаждения.
Назначение контроллеров температуры серии TX
Температурные контроллеры с ПИД-регулятором широко применяются в разных
областях производства. Они встраиваются в автоматические системы
управления, представляя собой отдельные единицы, или объединены с
программируемым логическим контроллером.
Область применения
термоконтроллеров TX
энергетическая отрасль;
металлургия;
химическая отрасль;
пищевая промышленность и др.
Применение различных вариантов термодатчиков позволяет использовать
температурные контроллеры серии TX не только с целью регуляции операций,
связанных с нагреванием при высокой температуре, но и процессов
охлаждения. Например, перевозка или хранение продуктов в условиях
отрицательных температур. Еще одна область применения контроллеров с
ПИД-регулятором – регулирование микроклимата помещений.
Возможные
ограничения
Для длительного срока службы прибора нужно исключить попадание внутрь
устройства металлической стружки и пыли.
Нельзя использовать прибор:
в агрессивных средах, содержащих воспламеняющиеся, взрывоопасные или
коррозионно-активные газы и соли;
в помещениях с повышенной влажностью;
под прямыми солнечными лучами и рядом с приборами, излучающими тепловую
энергию;
подвергать вибрационным и ударным нагрузкам.
Основные
характеристики TX4S-14C:
Тип модуля:регулятор
Вид датчика температуры:Cu50, Pt100, термопара J, термопара L, термопара
R, термопара S, термопара К, термопара Т
Контролируемая
величина:температура
Вид выхода 1: SPST-NO
Вид выхода 2: SPST-NO
Вид выхода 3: SPST-NO
Регулировка выхода 1: ON-OFF, P, PD, PI, PID
Монтаж: на панель
Электрические параметры выхода 1: 250В AC / 3А
Электрические параметры выхода 2: 250В AC / 3А
Электрические параметры
выхода 3: 250В AC / 3А
Диапазон контролируемой величины:-1999...9999, зависит от датчика
температуры
Рабочая температура: -10...50°C
Способ программирования: мембранная клавиатура
Внешние размеры: 48x48x51мм
Размер монтажного отверстия: 45x45мм
Класс защиты: IP50
Вид используемого дисплея: LCD
Высота дисплея 1: 14мм
Высота дисплея 2: 7,6мм
Напряжение питания: 100...240В AC
Хар. особенности входа 1: RTD, термопара |
