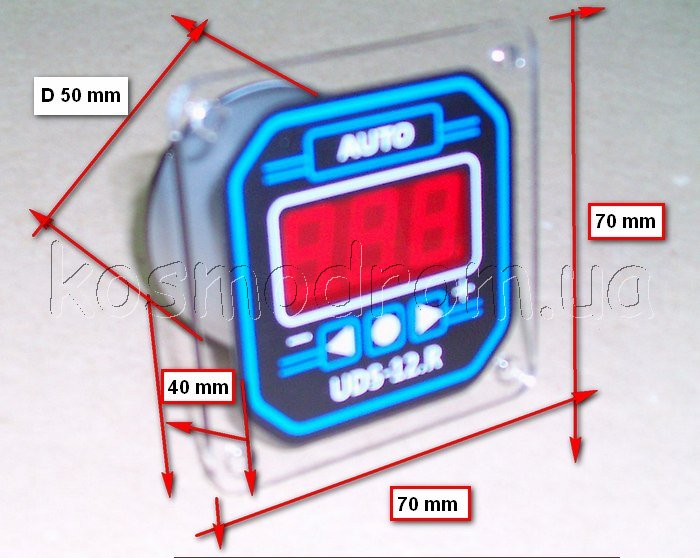

Таймер UDS-12.R T 1/10 sek

Таймер предназначен для управления нагрузкой или коммутации рабочих процессов по заданным временным отсчетам.

Технические характеристики:
Ток потребления: 200 мА
Напряжение питания 12 V постоянного тока.
Диапазон установки времени:
ti1: 1/10 секунды...до 999 минут
ti2: 1/10 секунды...до 999 минут
Шаг задания времени: 1 мин./сек.
Диапазон рабочих температур: -10...+45 С
Коммутация нагрузки: электромагнитное реле (max 5A или 1100 Вт)

Прибор имеет два режима, РАБОТА и НАСТРОЙКА.

Режим РАБОТА:

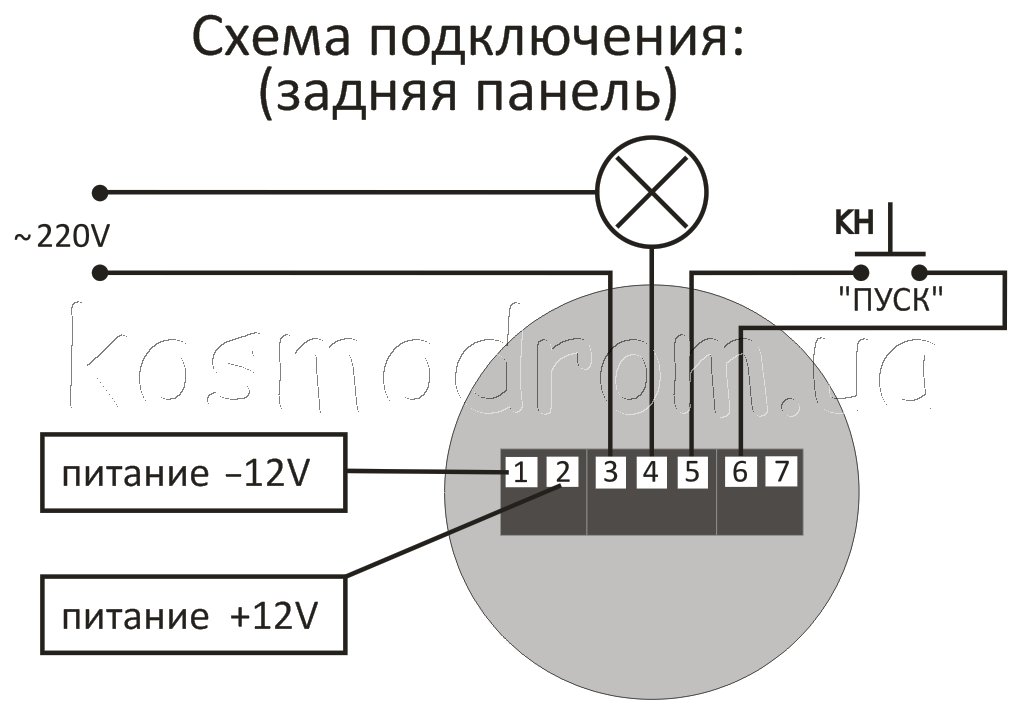

При включении питания прибора на индикаторе отобразится (- - -), что означает готовность к пуску .После нажатия и отпускания кнопки ПУСК (ПЛЮС) прибор переходит в режим РАБОТА, и согласно установленному режиму отображает отсчет и коммутирует процесс работы, т.е. замыкает контакты 3 и 4 (в режиме 0), и размыкает контакты 3 и 4 (в режиме 1)на заданные интервалы времени. Если ti2 равно нулю, прибор работает только на отсчет одного заданного времени (ti1).

Режим НАСТРОЙКА:

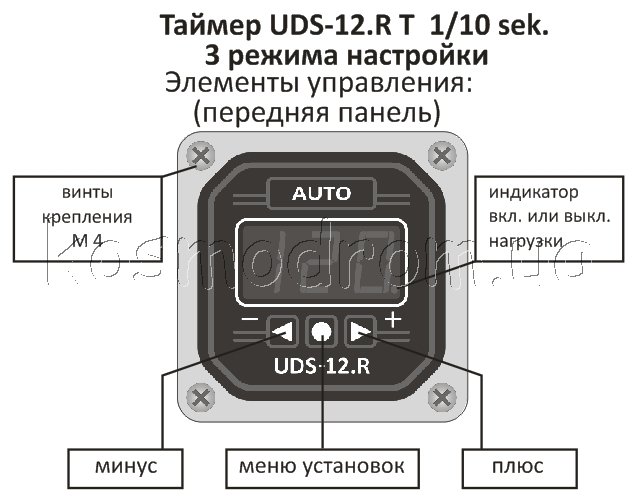

Установка новых значений времени и режимов работы таймера выбирается нажатиями кнопки МЕНЮ. При появлении мигающего обозначения установки (ti1,SP1,ti2,SP2,rEG) введите необходимое значение, пользуясь кнопками МИНУС и ПЛЮС. Если значение установки SP1 в режиме ti1 выбрано "0", прибор работает на отсчет минут, при выборе "1" переходит на отсчет секунд, при выборе "2" переходит на отсчет 1/10 секунды.
Если значение установки SP2 в режиме ti2 выбрано "0", прибор работает на отсчет минут, при выборе "1" переходит на отсчет секунд, при выборе "2" переходит на отсчет 1/10 секунды. Любая установка сохраняется повторным нажатием кнопки МЕНЮ, или автоматически через 3 секунды, после чего таймер возвращается в режим готовности.

При выборе режима 0 прибор работает следующим образом:
После нажатия на кнопку ПУСК включается реле, и происходит обратный отсчет заданного времени ti1. По достижении значения 0 реле отключается и происходит обратный отсчет заданного времени ti2. Далее прибор опять включает реле и производит отсчет заданного времени ti1 и т.д. в цикле. Если по достижении значения 0 времени ti1 прибор пережодит в режим готовности - - -, то значение времени ti2 не установлено (0).

При выборе режима 1 прибор работает следующим образом:
После нажатия на кнопку ПУСК отключается реле, и происходит обратный отсчет заданного времени ti1. По достижении значения 0 реле включается и происходит обратный отсчет заданного време ни ti2. Далее прибор опять отключает реле и производит отсчет заданного времени ti1 и т.д. в цикле. Если по достижении значения 0 времени ti1 прибор пережодит в режим готовности - - -, то значение времени ti2 не установлено (0).

Запуск таймера также производится нажатием кнопки ПЛЮС или замыканием контактов 5 и 6 на задней панели прибора в режиме готовности. Остановка отсчета времени в любом режиме работы, происходит по нажатию и удержанию кнопки МИНУС в течение 1 секунды или разрывом питания, после чего происходит сброс отсчета, и таймер переходит в режим готовности. При этом все настройки прибора сохраняются в энергонезависимой памяти. При частом использовании остановки отсчета времени Изготовитель рекомендует использовать разрыв питания для меньшего износа кнопки МИНУС.

Гарантийные обязательства:

Предприятие-изготовитель гарантирует бесплатный ремонт или замену неисправного прибора в течение одного месяца
со дня продажи.
Гарантия не распространяется на приборы с внешними повреждениями корпуса, следами вскрытия задней панели, и признаками подключения нагрузки на контакты 3 и 4 (реле), превышающими максимально допустимый ток.

Внимание!
При ошибочной подаче на контакты "ПУСК" какого-либо напряжения, производитель определяет причину выхода прибора из строя. В данном случае гарантийные обязательства анулируются, и ремонт прибора оплачивается потребителем.

Гарантийный ремонт производится в течение 8 рабочих дней после личного обращения покупателя к распространителю данного прибора.
